戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖

来源:济南磐龙笔记本交换机维修作者:济南磐龙笔记本维修网址:http://www.pldtwx.com



戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖





型号:DELL 3543

板号:

故障:不开机四声报警

维修过程:客户送修的笔记本,拿过来不触发,打发客人走后拆机维修!首先拆机清了coms,此时可以上电!  意外的惊喜,此刻接上屏幕发现无法显示,这里告诉大家一个经验之谈(很多dell的机器不接显示器或者其他外设是会报警的)然后插上所有外设,此刻上机插上喇叭发现四声报警!拔掉内存测试,发现报警两声,由于这个是低电压内存1.35V的,暂时没有代换的,然后就先没考虑内存的问题,测试内存电压各项都正常!我就不一一阐述,上图看!



戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖


戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖


用手按压任何芯片都没有好转,继续按压屏线接口,发现果然有效,观察了一下按压接口时的主板变形情况,发现可能是内存槽的问题 但是整体按压内存槽无任何反应,。于是抱着试试看的心态加焊内存槽, 此时加焊的时候发现有焊点连接在了一起,于是把板子立起来 开脚!此刻发现了问题!



戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖

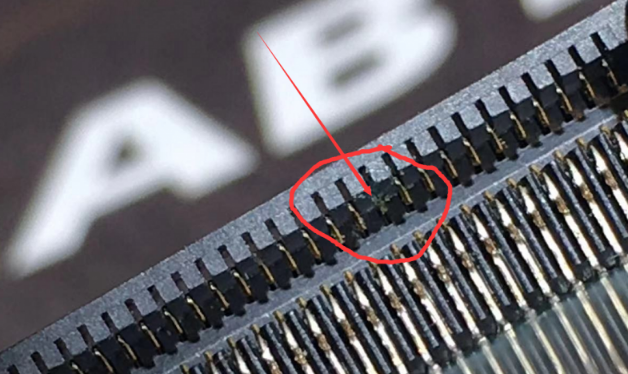

腐蚀点


由于修了半天了,眼睛都花了,于是用手机放大拍摄了高清图,发现第52脚氧化了,用镊子刮了一下,这次可以开机了!可以肯定,一定是他的问题了,于是直接飞线!安全放心!搞定收工,回头看了一下52脚,是一组总线


戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖

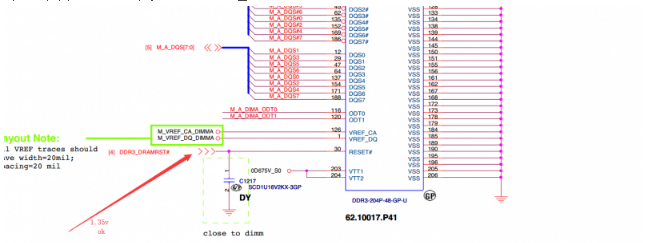

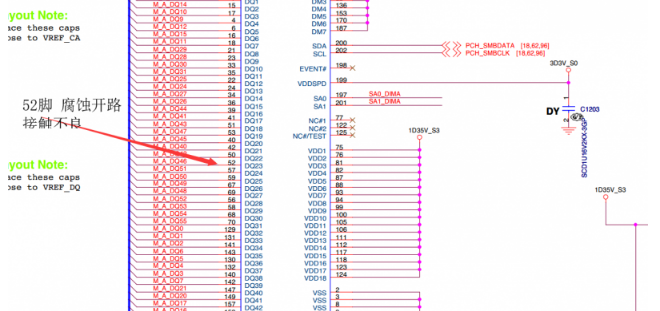

原理图




戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖

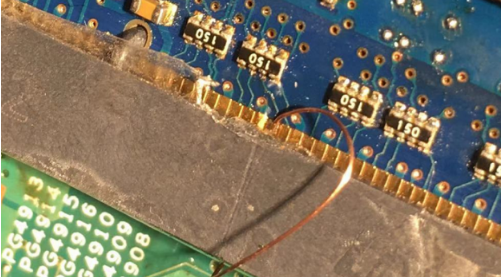

飞线链接


戴尔笔记本DELL 3543 四声报警 不显示电流0.4左右维修过程济南磐龙图文帖

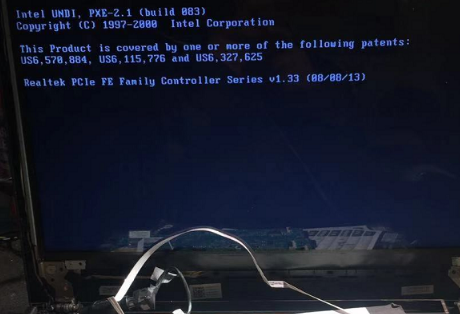

测试画面
