关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

来源:济南磐龙笔记本交换机工控机维修作者:济南磐龙飞塔防火墙维修网址:http://www.pldtwx.com





关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴






型号:飞塔 FG-100G

板号:

故障:主板报错错误提示见下图

维修过程:客户送修的飞塔防火墙开机后,下面的指示灯常亮,在控制口下可看到错误信息提示,这类故障一般是硬件损坏与固件无关,不要考虑软件的问题,下面维修过程说明济南磐龙维修专业芯片级维修服务商 www.pldtwx.com





关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

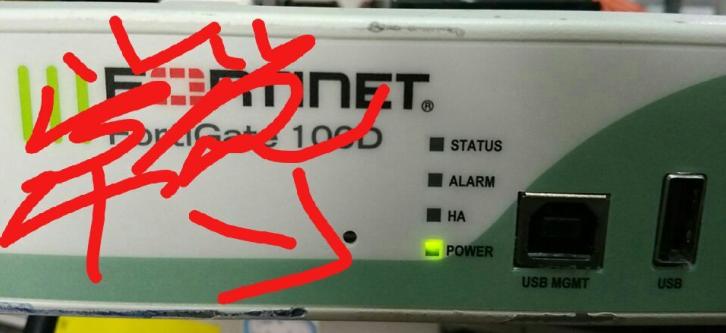

开机后状态灯始终这样正常加载系统时候 STATUS 灯来回闪





关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

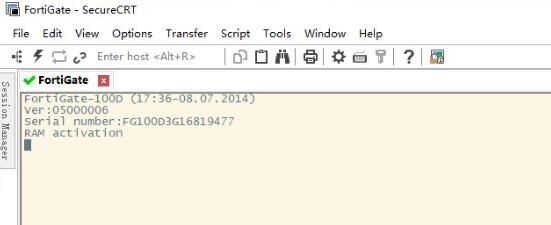

在控制口下看到的信息 RAM activation 不往下进行,在这里有个经验判断防火墙是否检测内存过去经验。下面检测过后内存界面



关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

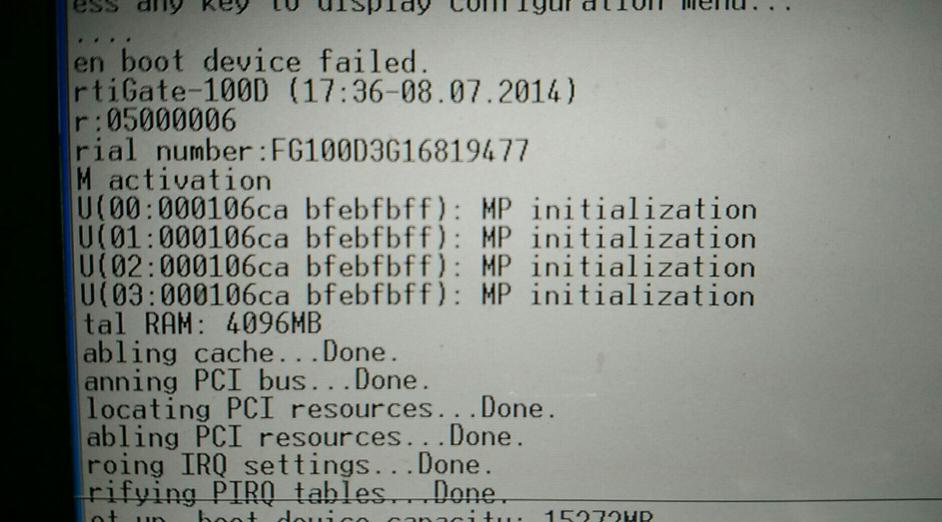

出现四行00 01 02 03 信息后,下面一行内存容量4G ,这才是内存通过提示






内存不识别检测方法



关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴




阻值卡外观

关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴


防火墙的内存和笔记本内存一个样,用维修笔记本打阻值卡即可 ,在检修中主要测试VTT

VDD   VREF   时钟信号  数据总线 和复位 ,这几个关键测试点,这台飞塔防火墙是没有复位信号,正常1.5v左右实测为零。


电路中内存复位电路原理


关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

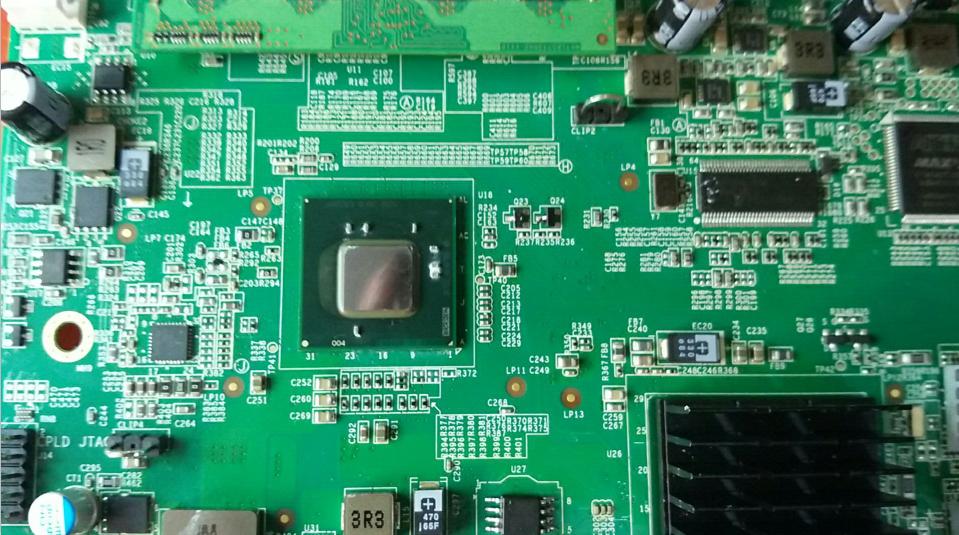

这个防火墙没有北桥芯片组 内内存电路和CPU 连接


关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

内存复位有这个凌动D525 CPU 产生的,至于CPU 无内存复位信号的话,牵扯的面比较广


关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

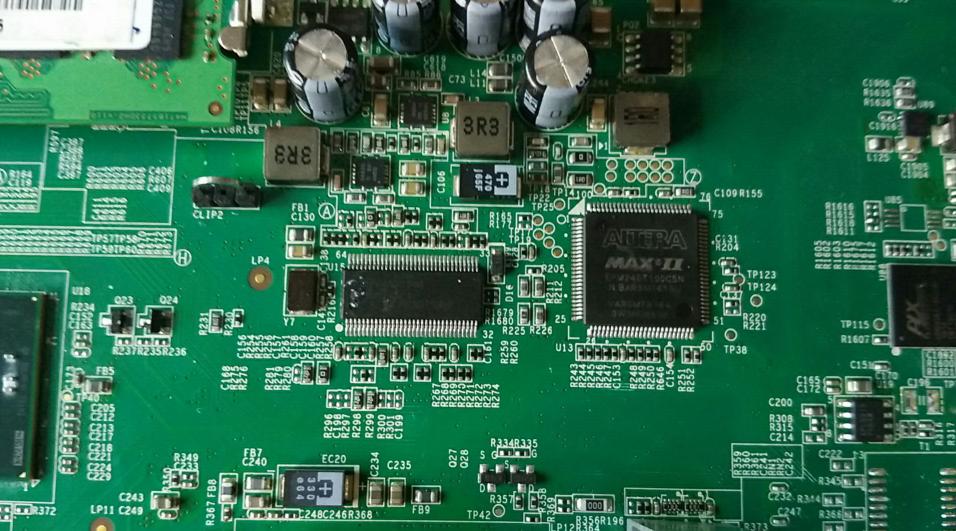

时钟电路有问题也会


关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

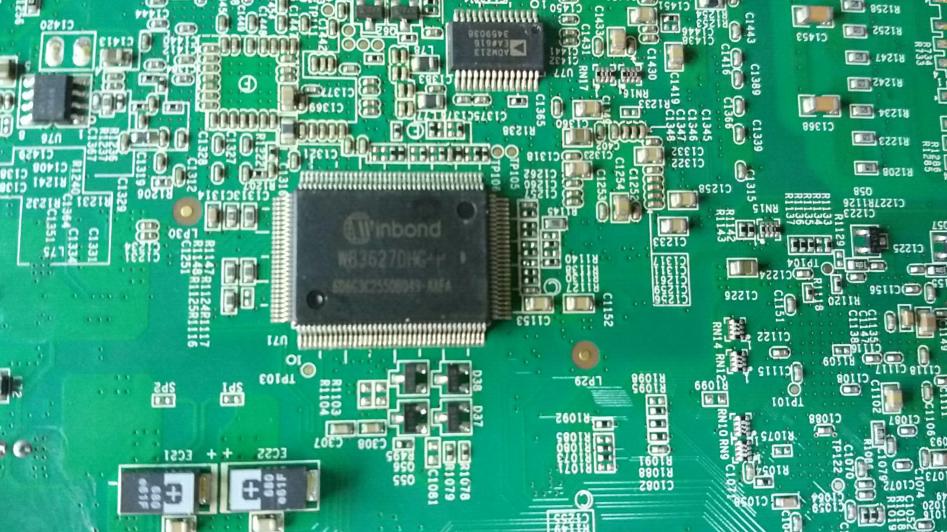

IO 芯片 W83627DHG 芯片




关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

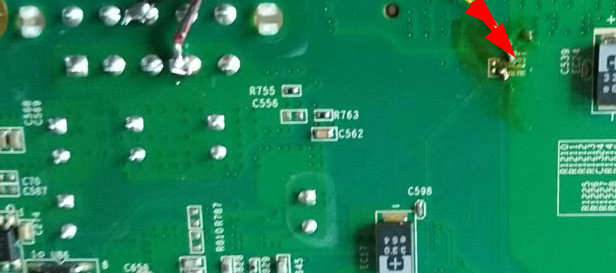

箭头位置就是主板复位位置,断开一头电阻,测量此处对地阻值,为无穷大,先焊下CPU 发现有空焊迹象,从新焊接一遍


关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴


尽量少用助焊剂,多了周边发黄变色,要用有铅锡球。


关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

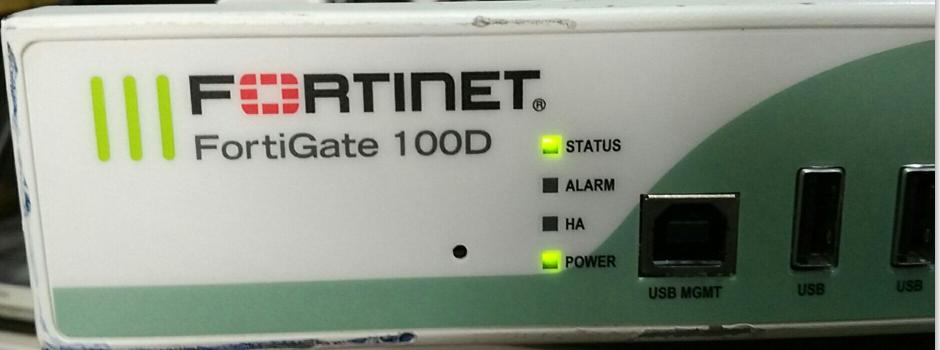

修好后指示灯状态




关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴



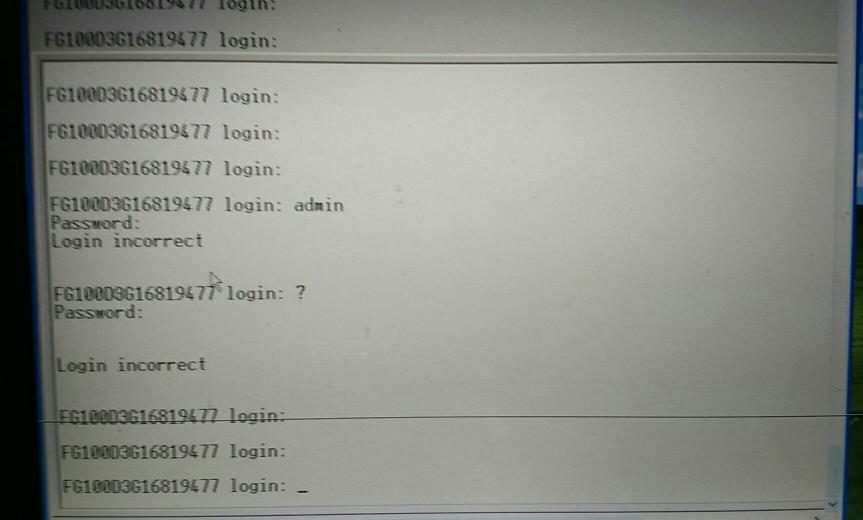

还有密码 用工厂方法也没去除 刷固件iOS


关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

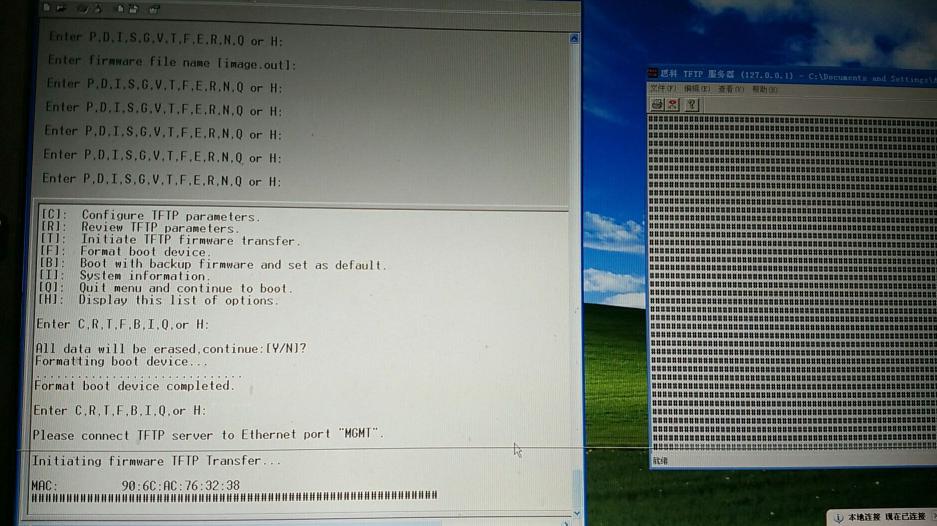

刷机过程



关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

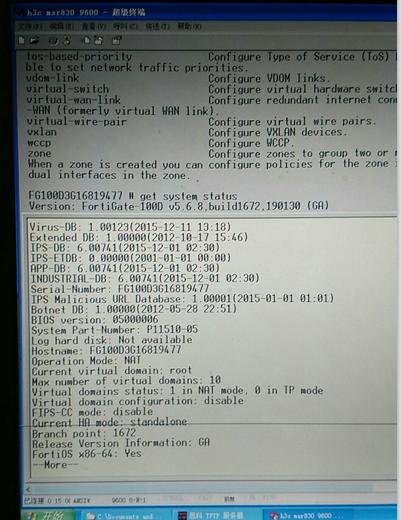

刷机后控制口查看信息



关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

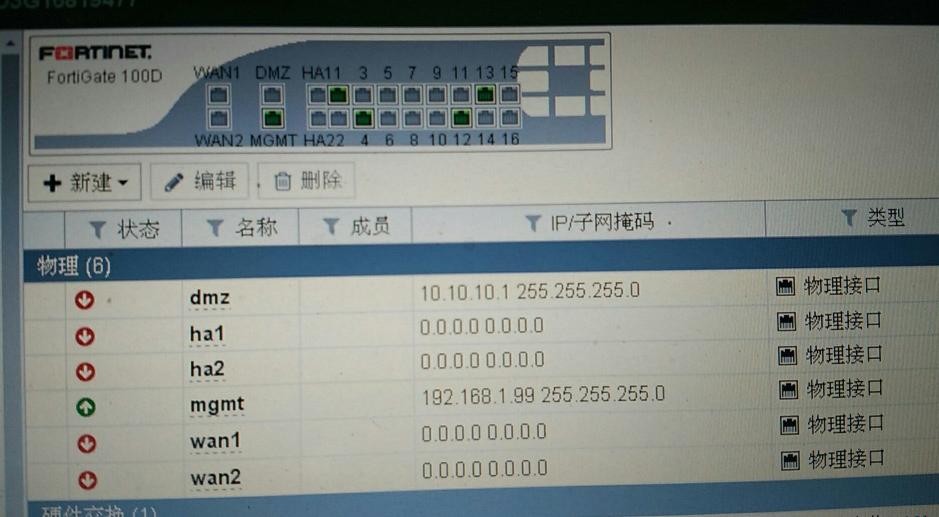

WEB 下查看接口状态 一般登录WEB 系统默认 192.168.1.99  用户名 main



关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴

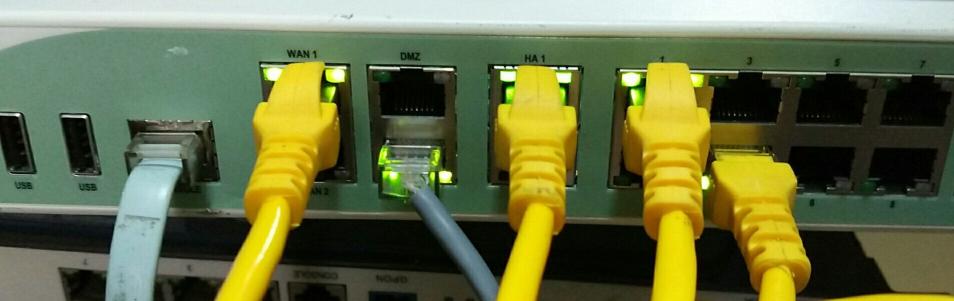

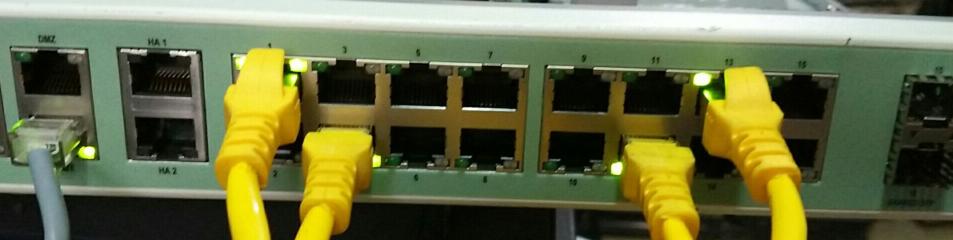

直接用线连接看看接口灯状态 内网测试



关于飞塔防火墙 FG-100D 主板报错不认内存研究处理方法济南磐龙维修贴


外网也可以用线缆直接连通




检测完成后基本上算是维修结束,以上就是飞塔防火墙内存不过的维修过程。济南磐龙专业飞塔维修服务商,版权所有禁止商业用途转发。
