笔记本内存的关键信号电压的测量在维修中非常重要,对不过内存,档内存的测量很

关键!

工具,笔记本 DDR3 内存假负载!也有带灯的内存假负载,才 30 元淘宝!

内存的电压信号认识!(共 5 个关键内存电压)

1 ,内存主供电:VDD 1.5v ,去的引脚不较多,假负载测到即

可。

2. 内存基准电压:0.75v 1  脚、 126  脚,假负载对应的测试点都

得测一遍,确保 1  脚与 126  脚电压都有 0.75v, 基准电压。( 一般由

内存的主供电 1.5V  经过两个 1K  的电阻,串联分压得到 0.75V

基准电压!)

3 ,内存 VTT  电压 0.75V 内存的 总线压 终结电压 203    204

(一般来自内存芯片直接产生线性电压+0.75VS

4. 内存复位信号电压,dram_rst# 5  系列之后,内存的多了复位

信号,电压在 1.2~1,5v  之间有效,, 来自 cpu  的内部 内存控制器

模块发出,所以要特别注意此信号, (前提 cpu  收到合格的南桥发

cpu drampwrgd ,不出,会造成不过,阻挡内存! 代码一

般为诊断卡跑 16 17 ,出 也会影响不出 cpu  内部的核心显卡供电产

生,6  系类新机器要特别注意这个信号!

5. 内存的 VDDSPD  电压:3.3v


图文并茂检修笔记本DDR3 内存电路济南磐龙贴


图文并茂检修笔记本DDR3 内存电路济南磐龙贴



图文并茂检修笔记本DDR3 内存电路济南磐龙贴

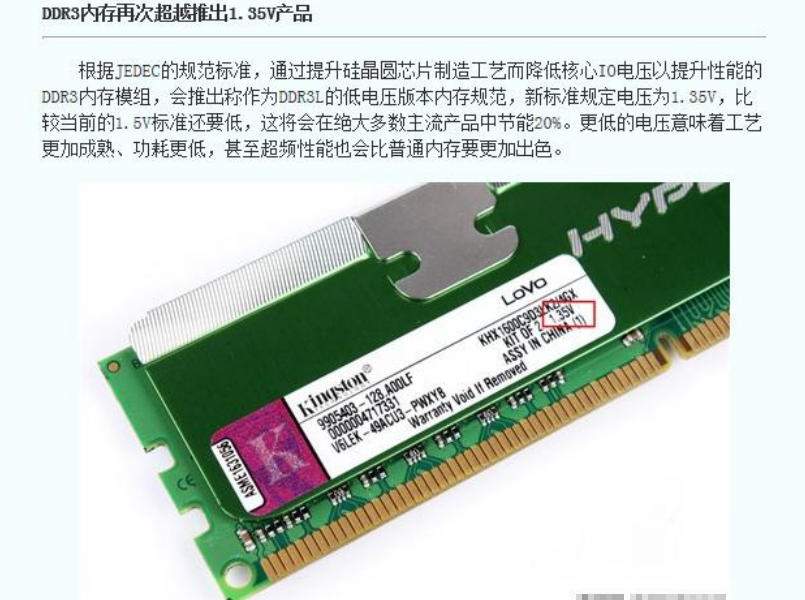

此为低电压版本的 ddr3 笔记本内存,注意次电压的内存主供电为 1.35V ,也就以为着

此低电压版的内存的基准电压讲改变为,0675v.低电压版本会与普通的的 ddr3

用,但是具体要看电路的芯片内存供电芯片,是否控制产生 1.35V 0.675v 基准电

压,此步骤需要参照电路图纸!


图文并茂检修笔记本DDR3 内存电路济南磐龙贴


图文并茂检修笔记本DDR3 内存电路济南磐龙贴



图文并茂检修笔记本DDR3 内存电路济南磐龙贴


1126 脚为 vref_ca 基准电压,通过 1.5V 经过电阻 R265 与电阻 R269 串联分压,得

0.75V 基准电压!

21 ver_DQ 也是为基准电压引脚!0.75v


图文并茂检修笔记本DDR3 内存电路济南磐龙贴


图文并茂检修笔记本DDR3 内存电路济南磐龙贴



199 脚为内存 spd 芯片的供电,来自+3s,注意此电压为 3.3v.



图文并茂检修笔记本DDR3 内存电路济南磐龙贴



图文并茂检修笔记本DDR3 内存电路济南磐龙贴



图文并茂检修笔记本DDR3 内存电路济南磐龙贴


此信号为内存复位的测试点,30 脚即是内存的复位信号点,DIMM_DRAMRST#,复位

信号,插上假负载可以测到电压在 1.2V 1.5V 之间的高电平,示波器瞬间能测到:



图文并茂检修笔记本DDR3 内存电路济南磐龙贴



图文并茂检修笔记本DDR3 内存电路济南磐龙贴


提示:在不认内存检修中重点复位、时钟、数据总线、VDD  VTT   VREF  为重点,这几个测试点电压和数据正常的话,在一个个查数据和地址线。济南磐龙笔记本交换机维修,专业芯片级维修服务商 www.pldtwx.com
