哟!亲们好久不见,今天为大家带来的文章是如何利用一台联网电脑来突破局域网封锁,一起来看一下吧!

常见网络架构

针对小型学校村落常用网络拓扑结构!济南磐龙维修

上图是一种较为常见的公司、学校网络环境,包含主路由、三层交换、二层交换、傻瓜交换机和无线路由器、PC机等设备,而为了便于网络管理,信息化部门也会采购行为管理路由,此设备通常安装在主路由与三层之间,采用旁路或桥接模式,在小型网络中,行为管理路由可以直接使用路由模式替换主路由、行为管理、三层交换三种设备。

在这种典型的网络拓扑中,每台设备都有明确和简单的使用目的,主路由用于与外网的NAT连接,提供外网服务。行为管理是为了监控检测控制内网流量。三层交换起VLAN划分和VLAN间路由功能,因为三层交换的路由效率远远超过路由器的路由效率。二层交换用于物理分布上的VLAN扩展和网络扩展,而傻瓜交换机则用于实际环境中单个空间内的端口扩展。

为了实行外网管控,行为管理一般实施为白名单策略,即IP+MAC地址绑定,对于这种情况通常的突破思路为强制设置IP地址并修改为白名单用户的MAC地址,这样缺点也很明显,对方即会提示IP冲突,同时也会由于MAC地址冲突导致交换机的MAC地址表不断更新引起网络缓慢。

为此,我们需要真正意义上的,不影响网络运行,同时又能上网的方法。

在这里我为大家介绍两种本质意义相同的方法,但需要注意的是,其前提条件是,网路中必须有一台能够使用的同时能够上网的电脑,如图所示。

针对小型学校村落常用网络拓扑结构!济南磐龙维修

一、路由转发模式

在路由转发模式中,我们在白名单电脑上做的事情很简单,只需要开启转发模式即可。

LINUX系统开启IPV4转发功能

echo
"1"
>
/proc/sys/net/ipv4/ip_forward

Windows系统开启IPV4转发功能

在注册表编辑器中,定位以下注册表项:

HKEY_LOCAL_MACHINE/SYSTEM/CurrentControlSet/Services/Tcpip/Parameters

选择下面的项目:

IPEnableRouter:REG_DWORD:0x0

要对该计算机安装和使用的所有网络连接都启用
IP
转发,请指定值为
1


要对该计算机安装和使用的所有网络连接都关闭
IP
转发,请指定值为
0

注意,windows修改注册表后需要重启,而linux则不需要。

针对小型学校村落常用网络拓扑结构!济南磐龙维修

在客户端中,我们只需要将网关设置为白名单PCIP即可,此时白名单PC处于路由模式,等同于一台路由器。

针对小型学校村落常用网络拓扑结构!济南磐龙维修

修改网关前测试

tracert
114.114.114.114

Tracing
route
to
public1.114dns.com
[114.114.114.114]

over
a
maximum
of
30
hops:

1
<1
ms
<1
ms
<1
ms
192.168.136.2

ping
114.114.114.114

Pinging
114.114.114.114
with
32
bytes
of
data:

Reply
from
114.114.114.114:
bytes=32
time=10ms
TTL=128

修改网关后测试

tracert
114.114.114.114

Tracing
route
to
public1.114dns.com
[114.114.114.114]

over
a
maximum
of
30
hops:


1
*
*
1
ms
192.168.136.129


2
<1
ms
<1
ms
<1
ms
192.168.136.2

ping
114.114.114.114

Pinging
114.114.114.114
with
32
bytes
of
data:

Reply
from
114.114.114.114:
bytes=32
time=11ms
TTL=128

此时我们会发现在我们的路由192.168.136.2之前多了192.168.136.129的路由,我们的全部网络流量都会通过白名单PC连接。

同时我们的网络结构没有任何改变,对于局域网内的资源我们依然正常访问。

二、代理服务器模式

代理服务器模式如其名字,我们是通过白名单PC搭建代理服务器来上网,我们需要用到下面两款软件

CCProxy代理服务器软件 Proxifier全局流量代理软件

如果是linux用户,可以使用$$(指代)服务端与客户端搭建,效果相同。

我们的网络模式跟上面的方法也没有任何区别,都不会影响局域网内的访问。

针对小型学校村落常用网络拓扑结构!济南磐龙维修

服务器搭建

在白名单PC安装CCProxy,此软件三个用户内免费使用。

只需要对软件进行简单的设置,我们的代理服务器就搭建完成了。

勾选自动启动和自动隐藏,实现软件静默启动,当然我们也可以勾选NT服务实现更高级别的静默随机启动。

针对小型学校村落常用网络拓扑结构!济南磐龙维修

客户端设置

简单的网页代理设置,Internet选项-连接-局域网(LAN)设置-代理服务器

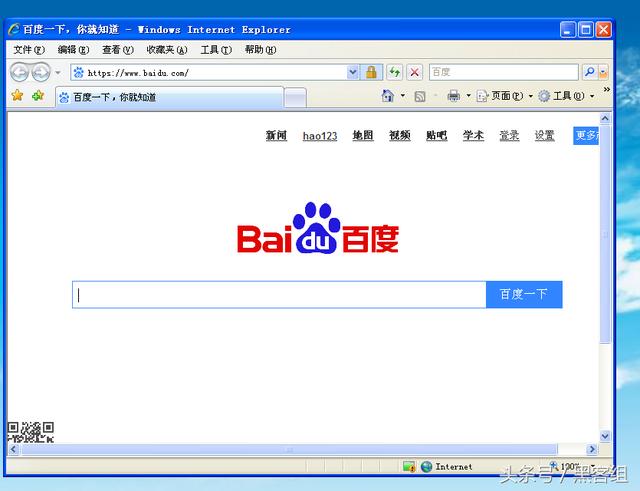

设置为白名单PC的地址和代理端口,同时勾选 跳过本地地址的代理服务器,就可以进行网页浏览了。

针对小型学校村落常用网络拓扑结构!济南磐龙维修

针对小型学校村落常用网络拓扑结构!济南磐龙维修

那么这里就有了一个小小的问题,很多软件是不会加载Internet选项的设置的,软件不能上网不是很尴尬?

这里就需要Proxifier全局流量代理软件了

客户端安装Proxifier,主要配置都在配置文件选项中

针对小型学校村落常用网络拓扑结构!济南磐龙维修

代理服务器只需要配置为白名单PCSOCKS5代理,即可完成默认的代理全局上网。

针对小型学校村落常用网络拓扑结构

使用其他软件联网测试,正常上网。

针对小型学校村落常用网络拓扑结构

这时你可能会想,这好简单哦,怎么会难呢?难点主要来自以下两个问题,一是SOCKS5代理速度其实并没有HTTP代理快,影响上网速度,二是本地局域网软件如飞鸽等软件也会因为代理导致出现问题,这就需要用到Proxifier规则。

在配置文件-代理规则中,我们可以看到两条默认规则

针对小型学校村落常用网络拓扑结构

Localhost
任意
127.0.0.1
任意
Direct
直接连接

Default
任意
任意
任意
Proxy
代理连接

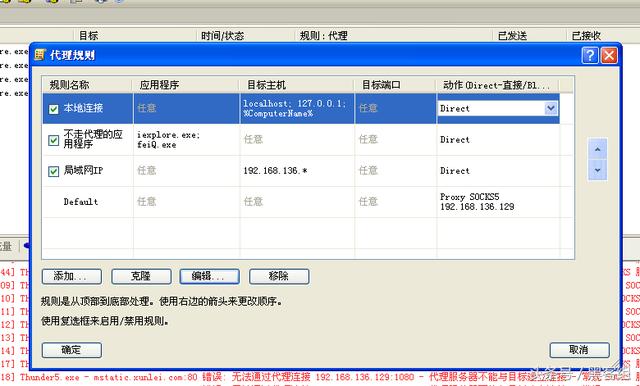

我们想要实现网页走http代理,飞秋直接连接,局域网直接连接,其他全部走代理,则需要如下配置。

针对小型学校村落常用网络拓扑结构

此时实现的效果是,IE与飞秋不走代理直接连接,192.168.136.0网段内通信不走代理直接连接,其他应用全部走代理,完美实现我们的目的。
