索尼 MBX-163 待机高不开机维修高清图片

来源:济南磐龙笔记本交换机维修作者:济南磐龙索尼维修网址:http://www.pldtwx.com


索尼 MBX-163 待机高不开机维修高清图片




型号:索尼

版号:mbx-163

故障:待机时高时低

维修过程:客户送修的索尼笔记本插上电源电流到0.3后在到无待机电流,拆机后感觉是3v 5v MAX8734A 的问题,更换后还是一个样子,根据图纸找到线性电压对地阻值有点偏低,

最后发现在CMOS 电池接口和指示灯附近 R290 电阻腐蚀了,旁边的电容也腐蚀烂了,直接把电容焊掉后在补上一个 1M 的电阻后,开机正常显示,原来是电容腐蚀后漏电,造成系统电源芯片3v 5v 电路保护,所以待机电流时高时低,下面是维修过程高清图片。

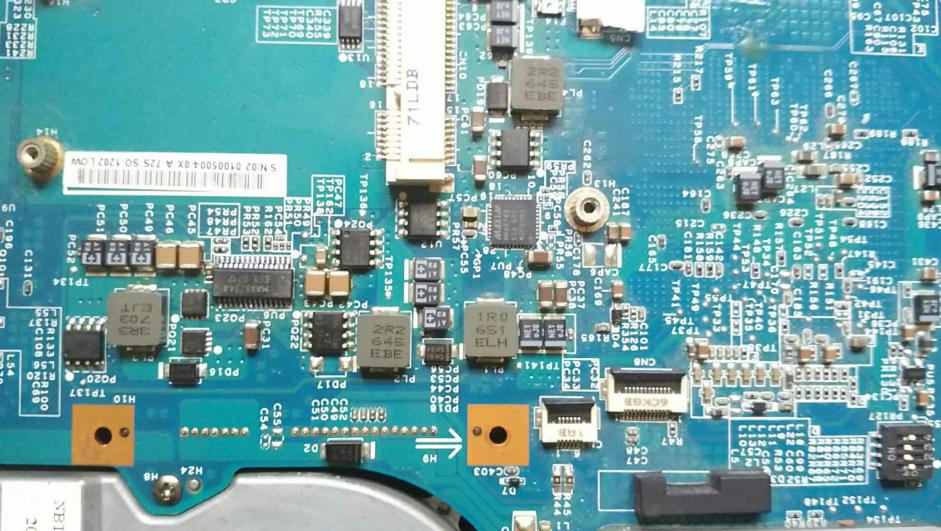

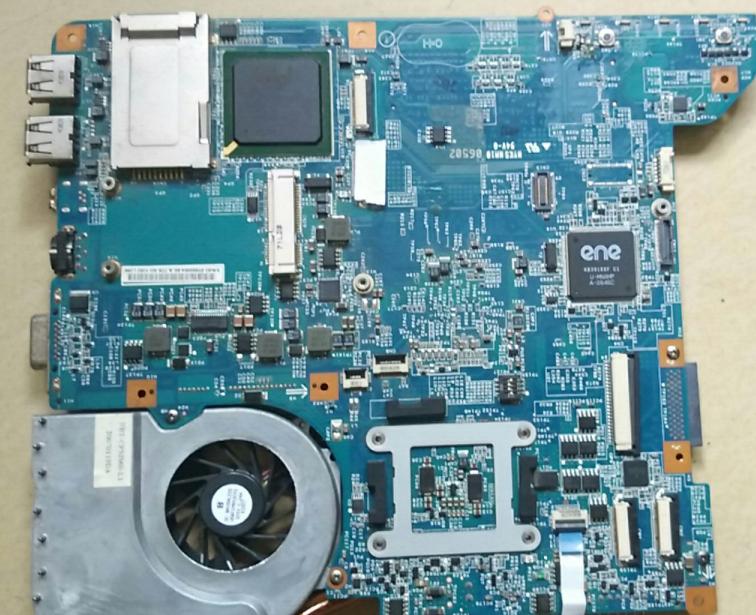

索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修



索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修




索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修




索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修






索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修




索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修





索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修





索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修





索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修





索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修





索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修




索尼 MBX-163 待机高不开机维修高清图片!济南磐龙维修




以上就是索尼笔记本维修过程,济南磐龙笔记本交换机维修 专业芯片级维修服务商 www.pldtwx.com
