深信服配置文档

深信服配置文档

目录


TOC \o "1-3" \h \z \u 一、设置第一条线路3

二、设置第二条线路7

三、代理网段设置8

四、分店设备接线8




一、设置第一条线路

1
用一条交叉网线(即配套黄色的网线)把深信服设备的DMZ口与电脑的网口相连起来,连接之后检查检查DMZ口和电脑的网口灯是否绿色,绿色代表正常。

2

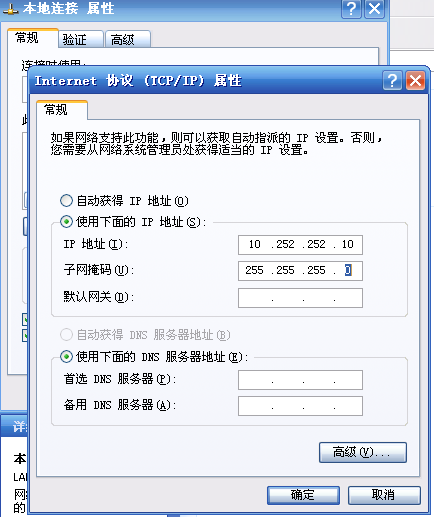

配置本地电脑的网卡IP,配置IP:10.252.252.10,子网掩码:255.255.255.0,如下图




3
IP配置好之后,打开IE浏览器输入https://10.252.252.252,会弹出一个安全警报对话框,图如下,点击“是”。




4
证书安装完之后弹出输入用户名和密码的窗口,如下图,



5
点击手动下载ActiveX控件,然后保存到本地电脑上。



6
保存下来之后,用winrar解压,打开解压后的文件夹,直接运行文件名“setup.bat”这个批处理文件运行完之后会提示安装成功,如下图


7
安装完成功之后,重新在IE浏览器上输入https://10.252.252.252,在弹出的窗口里输入用户名和密码,用户名是Admin,密码:Admin,点击登录。

8
点击“系统设置”下的“网关模式配置”,点击“开始配置”,如下图





9

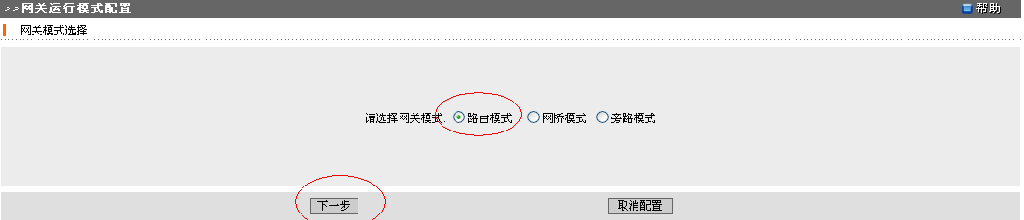

点击“开始配置”之后弹出网关模式的选择对话框,选择“路由模式”,如下图


10
选择“路由模式”之后,在弹出的窗口里输入LAN口IP和子网掩码分别为192.168.1.1,255.255.255.0


11
配置完LAN配置之后,点击下一步,弹出WAN配置窗口,“线路类型”选择“ADSL拨号”(备注:有些店是用光纤上网的就选择以太网方式,输入相应的IP,DNS,网关等,视各店的实际情况而定),在“线路配置”的选项里输入相应的上网的拨号用户名和密码,并启用自动拨号按钮。如下图


12
配置完WAN口信息之后点击下一步,弹出NAT配置窗口,在代理网段里输入192.168.1.0/255.255.255.0,点击下一步,如下图


13
最后点击完成,设备会重启,如下图


14
等待20秒之后,在IE浏览器上重新输入https://10.252.252.252登录进去,

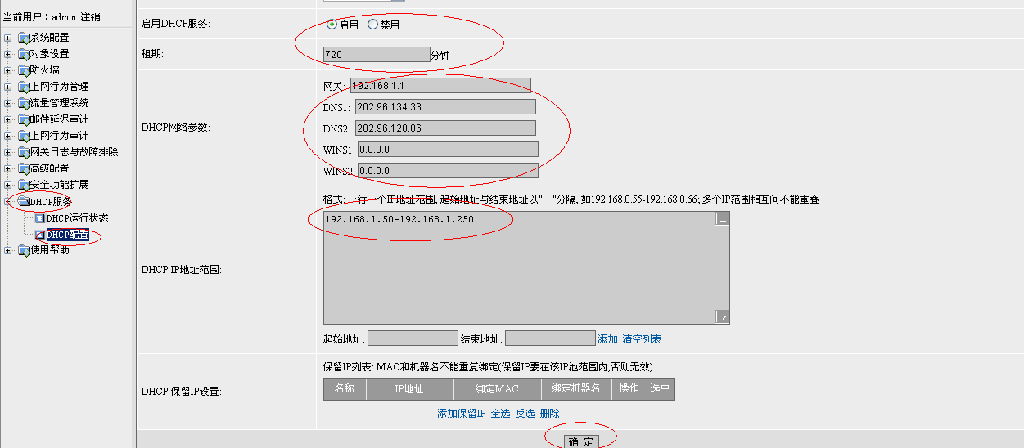

点击DHCP服务下的DHCP配置,在右边的窗口输入相关信息,在“启用DHCP服务”复选框里选择“启用”,租期输入720分钟、网关输入192.168.1.1,DNS1和DNS2需根据各分店的实际情况而定,咨询相关服务运营商(如网通,电信等),DHCP地址范围里输入192.168.1.50-192.168.1.250,最后点击确定即可,如下图。




二、设置第二条线路

注:如果分店是用一条线路上网的话,此步骤省略

1
点击“系统配置”下的“网口配置”,在弹出的窗口里选择“WAN2口基本信息”并点击开始配置,如下图


2、在弹出的网口类型选择“WAN”,并按下一步



3、在弹出线路类型对话框里选择“ADSL拨号”,按下一步,(如果是光纤上网的话选择“以太网”)。



4、在弹出窗口中输入ADSL拨号相关信息并按下一步。


5、在如下窗口中输入相关上行和下行带宽并按完成。



三、代理网段设置

注:如果分店是用一条线路上网的话,此步骤省略

1、在“防火墙”—“NAT规则设置”里,编辑“代理LAN口上网”这条NAT规则名称。如下图


2、打开代理上网网段设置窗口,在“外网接口”列表里选择“应用于所有WAN口”复选框,并按确定。



四、分店设备接线

1
分店网络设备接线,各分店按照如下拓朴图接好相关设备


2、接好之后,就用深信服的路由器替换原来的路由器,在浏览器上输入www.ip138.com会弹出你们店的公网IP,最后把你们分店的公网IP告诉七天总部信息中心或深信服工程师,深信服(彭成燥):13925000120;信息中心服务台热线:020- 89226060。
