交换机江湖故事之轻松学习定位MAC地址

来源:济南磐龙笔记本交换机维修作者:济南磐龙交换机维修网址:http://www.pldtwx.com

交换机江湖故事之轻松学习定位MAC地址



最近小编遇到好多人来咨询MAC地址学习不到的问题,把小编忙得不可开交。小编忙里偷闲反省了一下授人以鱼不如授人以渔”,于是把经验整理出来,与众侠分享。

交换机江湖故事之轻松学习定位MAC地址首先,小编还是要讲解一下MAC地址的基本原理,澄清几个概念,照顾一下初入江湖的少侠们。

  • 什么是MAC
  • MAC全称Media Access Control,是设备的唯一标识符各个厂商向IETF等机构申请的。它有48Bit,通常被表示为12位的点分十六进制数,每个MAC地址的前6位(点分十六进制)代表OUI(Organizationally Unique Identifier),后6位由厂商自己分配

    例如,48BitMAC地址000000001110000011111100001110011000000000110100,表示为12位点分十六进制就是00e0.fc39.8034。前面的00e0.fcIEEE分配给华为公司的OUI,后面的39.8034是由华为公司自己分配的地址编号

  • MACMAC地址表项、MAC地址表的关系是什么呢?
  • MAC地址表由一条条的MAC地址表项组成MAC地址表项是MAC、VLAN和端口组成。所以这里所说的MAC地址学习不到,是指的MAC地址表项学习不到。
  • MAC地址表项是怎么学习的呢
  • MAC地址表项交换机收到数据帧解析出数据帧的源MAC地址和VLANID,然后和接收数据帧端口组合成的。如下图所示就是一条MAC地址表项

    交换机江湖故事之轻松学习定位MAC地址

  • MAC地址学习不到,会导致什么问题
  • 问题1:MAC地址是用来指导报文进行单播转发通过目的MAC地址MAC地址表中查找不到的报文,就会进行广播,就会占用带宽,浪费网络资源了。

    问题2:设备收到报文,才会进行MAC地址学习。MAC地址学习不到,很可能是设备没有收到报文。设备没有收到报文,就意味着设备间的通信是不通的哟。

    交换机江湖故事之轻松学习定位MAC地址好了,跟小编一起来看看“MAC地址学习不到问题”的定位步骤

  • 第一步:判断端口是否收到报文

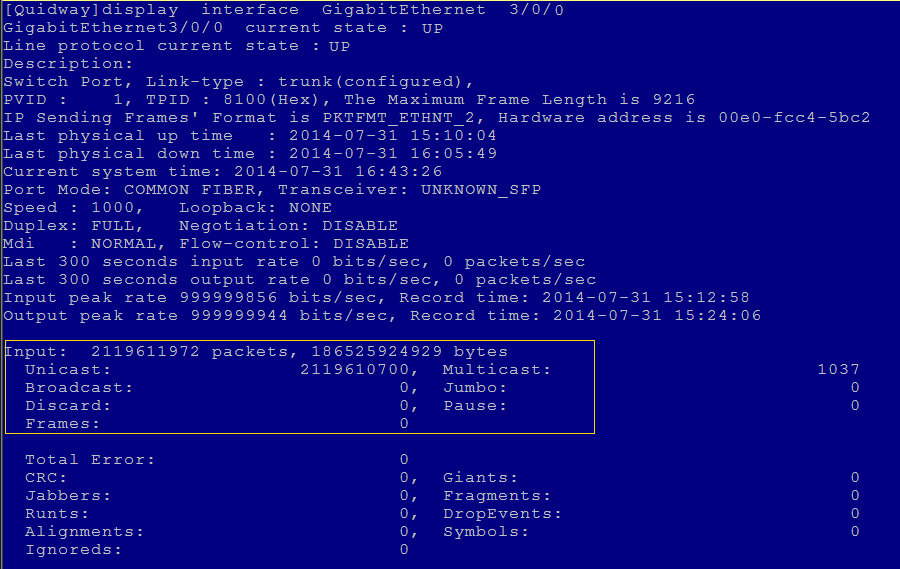

  • 查看方法:先在用户视图下执行reset counters interface GigabitEthernet3/0/0命令清空端口的计数,然后再在用户视图下执行display interface GigabitEthernet 3/0/0查看入报文的统计计数是否为0
  • 交换机江湖故事之轻松学习定位MAC地址江湖小贴士:场景比较复杂的情况下,端口报文计数不为0表示端口就收到了指定MAC地址的报文在这种情况下可以根据源MAC地址做流量统计,判断端口是否收到了指定MAC的报文呵呵,如果条件允许,可以直接在使用抓包工具进行抓包,判断端口是否收到了指定MAC的报文哟。

  • 步:查看设备配置是否正确
  • VLAN是否创建并加入端口
  • 查看方法:任意视图下执行display vlan vlan-id命令,查看VLAN是否存在并加入端口
  • 端口下是否配置了MAC地址不学习功能
  • 查看方法:接口视图下执行display this命令,查看是否存在mac-address learning disable配置
  • 端口下是否配置了MAC地址学习限制数功能
  • 查看方法:接口视图下执行display this命令,查看是否存在mac-limit maximum配置
  • VLAN下是否配置了MAC地址不学习功能
  • 查看方法:VLAN视图下执行display this命令,查看是否存在mac-address learning disable配置。
  • VLAN下是否配置了MAC地址学习限制数功能
  • 查看方法:VLAN视图下执行display this命令,查看是否存在mac-limit maximum配置。
  • 交换机江湖故事之轻松学习定位MAC地址  江湖小贴士:接口视图下执行display this命令,会看到很多配置,是不是很烦呢。小编教你一招,可以使用display this | include  mac-address快速查看命令中含有mac-address的命令的。

  • 步:查看端口是否被阻塞
  • 查看端口是否被生成树协议阻塞。
  • 查看方法:任意视图下,执行display stp brief命令查看端口的状态
  • 查看端口是否被LBDTLDT环路检测协议阻塞。
  • 查看方法:任意视图下,执行display loop-detection命令查看端口是否被LDT阻塞在任意视图下,执行display  loopback-detect命令查看端口是否被LBDT阻塞。
  • 交换机江湖故事之轻松学习定位MAC地址江湖小贴士:端口被阻塞,是否正常呢?这就要各位大侠根据组网确认一下,该端口是否需要使能破环协议或者环路检测协议了,如果确认需要使能并且阻塞端口也是正确的,那这个端口学习不到MAC地址也是正常的哟

    交换机江湖故事之轻松学习定位MAC地址光说不练假把式,根据现象找出问题解决问题才是真本事那么现在就和小编一起,来“定位两个MAC地址不学习”的问题

    交换机江湖故事之轻松学习定位MAC地址典型问题:端口没有加入VLAN,导致MAC地址学习不到

  • 组网说明
  • PC1PC2属于同一个网段,同一个VLAN10,通过两台交换机进行通信
  • 交换机江湖故事之轻松学习定位MAC地址
  • 问题现象
  • PC1 ping PC2不通
  • 交换机江湖故事之轻松学习定位MAC地址

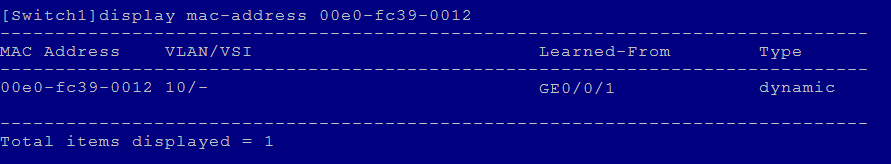

  • 交换机Switch1学习到了PC1MAC地址
  • 交换机江湖故事之轻松学习定位MAC地址
  • 交换机Switch2没有学习到PC1MAC地址
  • 交换机江湖故事之轻松学习定位MAC地址
  • 定位和解决

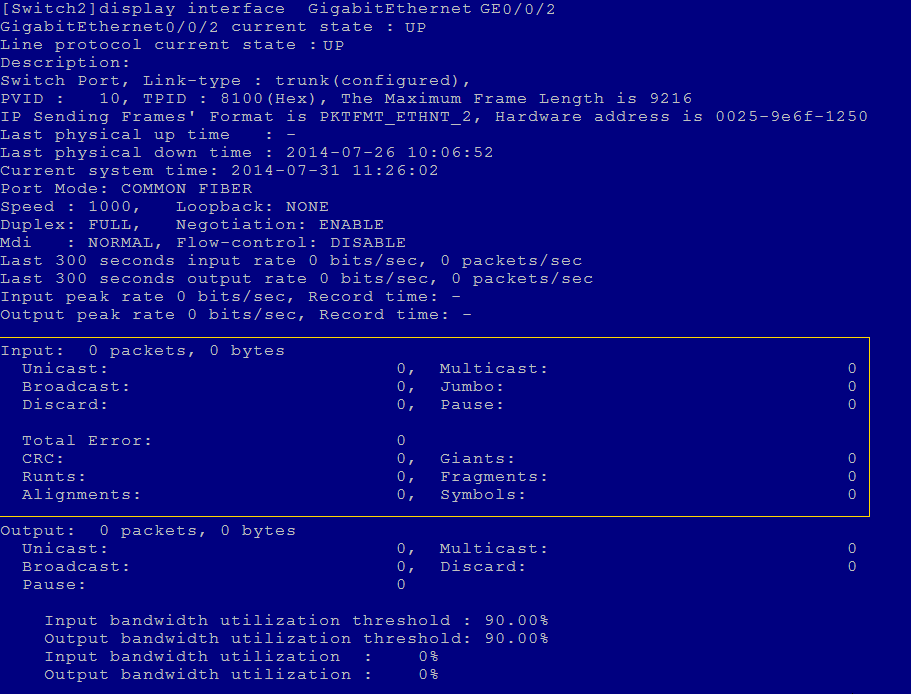

  • 第一步判断Switch2设备的GE0/0/2端口是否收到报文
  • 交换机江湖故事之轻松学习定位MAC地址
  • 哦?通过上图,发现端口入计数都是0, 看来是GE0/0/2端口没有收到报文才导致MAC地址学习不到呀那到底什么原因导致的呢?还得进一步定位了
  • 第二步查看设备配置是否正确
  • 判断VLAN是否创建,并且端口是否加入VLAN
  • 交换机江湖故事之轻松学习定位MAC地址
  • 有上图可以看出,VLAN10已经创建,但是GE0/0/2端口没有加入VLAN 10。这就是导致MAC地址学习不到的根本原因了那就GE0/0/2端口加入VLAN 10,再ping一下看看呢
  • 交换机江湖故事之轻松学习定位MAC地址
  • 哈哈,可以ping通了,我们再来查看一下MAC地址表项。
  • 交换机江湖故事之轻松学习定位MAC地址
  • 哈哈,MAC地址也学习到了,问题搞定了。
  • 交换机江湖故事之轻松学习定位MAC地址典型问题二:端口被生成树协议STP阻塞,导致MAC地址学习不到。

  • 问题现象:VLAN100内,GE3/0/0端口学习不到MAC地址00e-fc01-0001
  • 定位和解决
  • 第一步判断该端口是否收到报文。
  • 交换机江湖故事之轻松学习定位MAC地址
  • 通过上图可以看到,端口有收到报文,但是端口收到的报文中,是否有MAC地址是00e0-fc01-0001的报文呢?通过基于源MAC地址进行流量统计来判断一下了

  • 配置流策略。
  • 交换机江湖故事之轻松学习定位MAC地址
  • 把流策略应用到GE3/0/0端口
  • 交换机江湖故事之轻松学习定位MAC地址
  • 查看是否有统计计数。
  • 交换机江湖故事之轻松学习定位MAC地址
  • 通过上图可以看到基于源MAC地址00e0-fc01-0001的流量统计计数不为0可见端口收到了报文,那MAC地址学习不到的原因具体是啥呢?我们接着分析。
  • 第二步查看设备配置是否正确
  • 查看配置第1VLAN是否创建并把端口加入VLAN
  • 交换机江湖故事之轻松学习定位MAC地址
  • 通过上图可以看出,VLAN 100已经创建并且端口GE3/0/0也已经加入VLAN100
  • 查看配置第2项和第3查看端口是否配置了MAC地址不学习MAC地址限制数
  • 交换机江湖故事之轻松学习定位MAC地址
  • 通过上图可以看出,端口下没有配置MAC地址不学习和MAC地址限制数的功能
  • 查看配置第4项和第5项:查看VLAN下的配置是否配置了MAC地址不学习和MAC地址限制数。
  • 交换机江湖故事之轻松学习定位MAC地址
  • 通过上图可以看出VLAN下没有配置MAC地址不学习和MAC地址限制数的功能
  • 配置检查完了,没有发现问题,那就进行第三步。
  • 查看端口是否被阻塞
  • 判断端口是否被STP阻塞
  • 交换机江湖故事之轻松学习定位MAC地址
  • 通过上图可以看出端口被阻塞了。这可能就是导致MAC地址学习不到的原因,那我们把端口去使能STP试试

    交换机江湖故事之轻松学习定位MAC地址

    可以看到MAC地址可以学习到了这样就可以确认是因为端口被环路block,导致MAC地址学习不到,问题定位了。

    至于端口被STP阻塞是否合理,则需要根据组网判断了。如果确认端口被阻塞是正确的,那端口MAC地址学习不到,也就不是问题了哈。

    交换机江湖故事之轻松学习定位MAC地址OK学习两个典型问题的定位过程,对MAC地址学习不到的问题是否有了思路呢。本期小编的讲解也结束了,下期小编带你了解一下MAC地址漂移的前因后果,前世今生,敬请期待吧。
