交换机江湖故事之什么是DHCP

来源:济南磐龙笔记本交换机维修作者:济南盘龙维修网址:http://www.pldtwx.com


交换机江湖故事之什么是DHCP!济南盘龙维修



各位小伙伴们,小编来给大家报到了。最近听闻江湖中对静态配置IP地址的种种抱怨:

?

在终端规模较大的网络中手工配置IP地址时,为避免IP地址重复,需要事先规划每个终端的IP地址,导致工作量大且容易出错。

?

当终端位置经常变更时(例如企业出差人员的便携电脑),每次变更都需要重新手工配置IP地址,烦神又烦力呀

?

某些特殊的无盘工作站,无法手工配置IP地址,该如何与网络实现互通?

莫急莫急,小编来为各位小伙伴们支招。解决办法
so easy
!有了动态主机配置协议DHCP(Dynamic Host Configuration Protocol),上面的问题都可以解决了。小伙伴们再也不用担心手工配错,费神费力了。

DHCP能够实现动态为主机分配IP地址,而且是目前应用很广泛的一种技术。例如,办公室,网吧里的固定PC;咖啡厅,机场等提供WIFI接入的地方用手机上网,这些都会用到DHCP

本期就由小编来给大家普及下DHCP是如何实现动态分配IP地址的。

1.
角色认知
交换机江湖故事之什么是DHCP!济南盘龙维修




DHCP的世界里,有这么三个人物:



DHCP
服务器:负责分配IP地址的设备。这里以S交换机为例。



DHCP
客户端:想要获取IP地址的终端或设备。如下图中的PC





DHCP
中继:当DHCP服务器与DHCP客户端不在同一个网段时,这个人物才会出现奥,其作用在下期内容中做详细介绍。
































交换机江湖故事之什么是DHCP!济南盘龙维修

2.

以上图为例,介绍DHCP服务器如何为PC动态分配IP地址的?交换机江湖故事之什么是DHCP!济南盘龙维修




假设PC为某办公室办公主机,Switch作为PC的出口网关。通过在Switch上配置DHCP服务器功能,可以实现为PC自动分配192.168.1.0/24网段的地址。




PC1
自动申请IP地址的过程是这样滴:







a
PC1广播请求寻找能够提供IP地址的DHCP服务器。







b
Switch收到请求后,查看自己是否有可提供的IP地址(需要事先在DHCP服务器上配置地址池和可以提供的IP地址范围)。如果有,就回应PC1可以提供的IP地址和可使用的时间(通常叫租期)。







交换机江湖故事之什么是DHCP!济南盘龙维修:从租期可以看出,DHCP客户端和DHCP服务器的关系犹如借方和贷方的关系,DHCP服务器相当于把IP地址借给DHCP客户端使用,超过租期后,需要将IP地址重新收回。







c.
PC1
收到Switch回应的消息后,知道可以使用这个IP地址和租期,会向Switch发消息确认。







d.
Switch
收到来自PC1的确认消息,再向PC1反馈同意的意见。这样,PC1就可以使用Switch分配给他的IP地址了。










通常,我们把DHCP分配地址的过程叫做四次握手。



交换机江湖故事之什么是DHCP!济南盘龙维修:小伙伴们看完这个过程,会不会有疑问:直接两次握手,客户端发送请求,服务器回应我不是很好很快嘛,为啥要四步握手呢?




交换机江湖故事之什么是DHCP!济南盘龙维修PC1在请求申请IP地址时,因为他还不知道谁是DHCP服务器,所以,需要在同一网段内广播请求。假设网络中存在多个DHCP服务器,收到PC1的广播请求后,都会作出响应。那么,PC1b阶段可能会同时收到多个DHCP服务器的回应。PC1只接收第一个回应的DHCP服务器的消息,并在c阶段发送广播消息跟选择的DHCP服务器进行确认。之所以在c阶段广播,是为了告诉其他DHCP服务器他已经选择的IP地址和DHCP服务器。这样,其他DHCP服务器还可以把IP地址分配给其他客户端。

讲到这,大家对DHCP是不是有了基本的了解呀?下面通过一个实验来看下具体配置。为了能看到报文的实际情况,我们以两台Switch举例,如下图:


















交换机江湖故事之什么是DHCP!济南盘龙维修

# SwitchA上的配置:

<Quidway>
system-view

[Quidway]
sysname SwitchA

[SwitchA]
dhcp enable

//
全局使能DHCP服务

[SwitchA]
vlan 1000

[SwitchA-vlan1000]
quit

[SwitchA]
interface ethernet 8/0/2

[SwitchA-Ethernet8/0/2]
port link-type hybrid

[SwitchA- Ethernet8/0/2]
port hybrid pvid vlan 1000

[SwitchA- Ethernet8/0/2]
port hybrid untagged vlan 1000

[SwitchA- Ethernet8/0/2]
quit

[SwitchA]
interface vlanif 1000

[SwitchA-Vlanif1000]
ip address 192.168.1.1 24

[SwitchA-Vlanif1000]
quit

[SwitchA]
interface vlanif 1000

[SwitchA-Vlanif1000]
dhcp select interface

[SwitchA-Vlanif1000]
quit

#
SwitchB
上的配置:

<HUAWEI>
system-view

[HUAWEI]
sysname SwitchB

[SwitchB]
vlan 1000

[SwitchB-vlan1000]
quit

[SwitchB]
interface gigabitethernet 8/0/2

[SwitchB-GigabitEthernet8/0/2]
port link-type hybrid

[SwitchB-GigabitEthernet8/0/2]
port hybrid pvid vlan 1000

[SwitchB-GigabitEthernet8/0/2]
port hybrid untagged vlan 1000

[SwitchB-GigabitEthernet8/0/2]
quit

[SwitchB]
interface vlanif 1000

[SwitchB-Vlanif1000]
ip address dhcp-alloc
//接口上使能DHCP客户端

#

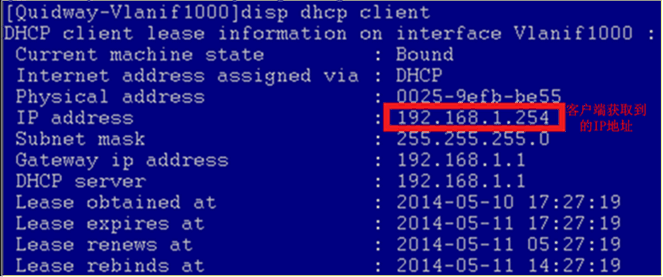

配置完成后,在SwitchB上执行命令display dhcp client,通过“IP address”可以看到客户端获取到的IP地址为192.168.1.254

交换机江湖故事之什么是DHCP!济南盘龙维修

#

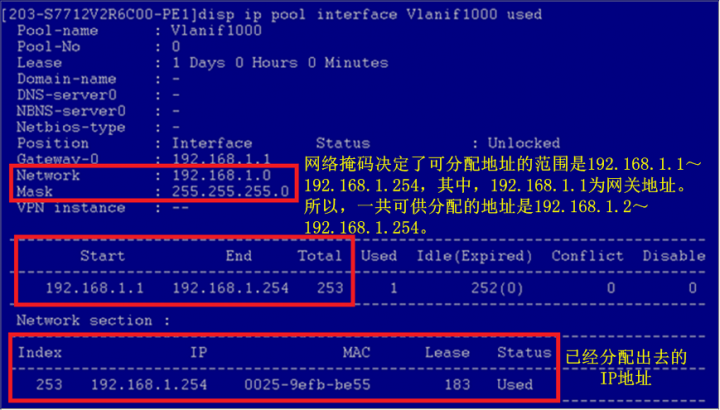

SwitchA上执行命令display ip pool interface vlanif10 used,可以看到服务器已经分配出去的IP地址。






交换机江湖故事之什么是DHCP!济南盘龙维修

细心的小伙伴们有没有发现,IP地址的分配原则是从大到小的,即优先分配IP地址大的。

另外,分别在客户端和服务器上执行命令display dhcp client statisticsdisplay dhcp server statistics,可以查看申请地址过程中DHCP报文发送和接收的情况。

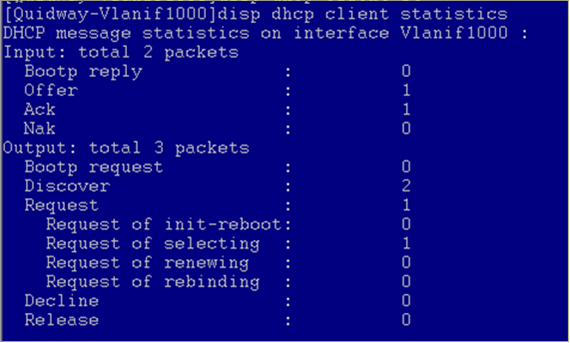

客户端(SwitchB)上:

交换机江湖故事之什么是DHCP!济南盘龙维修

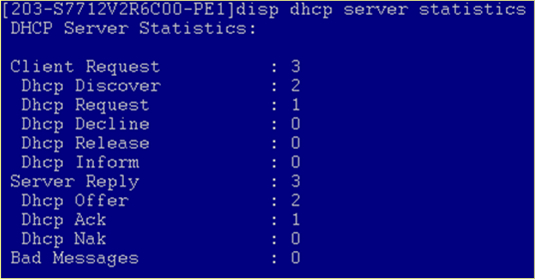

服务器(SwitchA)上:

交换机江湖故事之什么是DHCP!济南盘龙维修

还记得上面讲的地址获取的a,b,c,d四阶段吗?结合上面讲的,介绍下常见的四类DHCP报文类型。

DHCP Discovera阶段,DHCP客户端发送给DHCP服务器的请求报文。

DHCP Offerb阶段,DHCP服务器发送给DHCP客户端的回应报文。

DHCP Requestc阶段,DHCP客户端发送给DHCP服务器的请求报文。

DHCP Ackd阶段,DHCP服务器发送给DHCP客户端的确认报文。

了解了报文含义,在日常维护过程中,就可以通过这些报文定位故障。假设,上图的服务器(SwitchA)上“Dhcp Discover”显示非0,而“Dhcp Offer”的报文数显示为0,则表示DHCP服务器没有给客户端回应报文,那就要检查是不是服务器上的配置有问题了。




上面的举例中是以S交换机设备作为DHCP客户端的。那么,PC上如何配置DHCP客户端的呢?

PC的操作系统以Windows 7为例:

1.右击桌面“网络”,单击“属性”,进入“网络和共享中心”窗口。

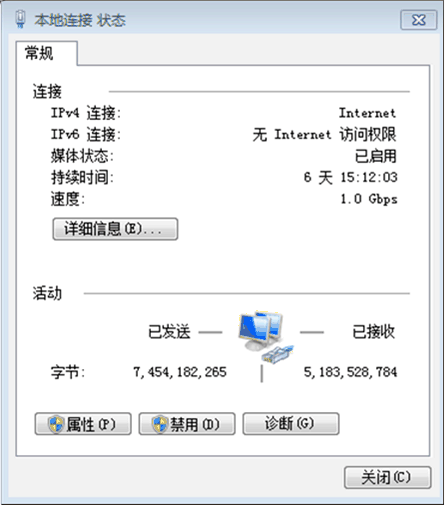

2.单击“本地连接”,进入“本地连接状态”窗口。

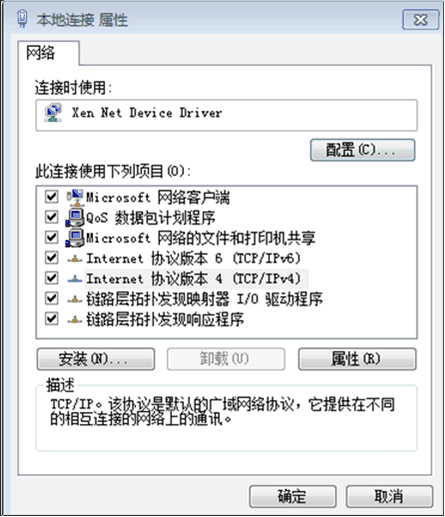

3.单击“属性”,进入“本地连接属性”窗口。






交换机江湖故事之什么是DHCP!济南盘龙维修


交换机江湖故事之什么是DHCP!济南盘龙维修

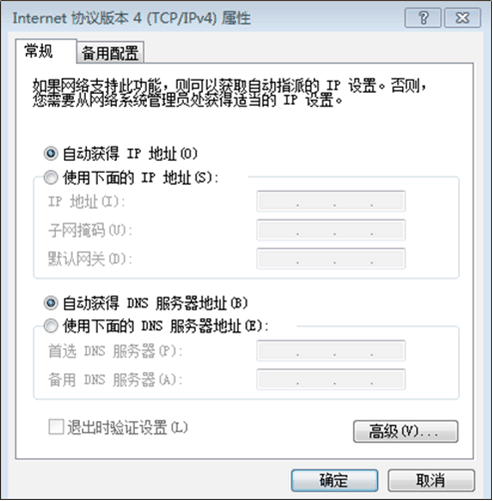

4.选择“Internet
协议版本4TCP/IPv4)”,点击“属性”,进入“Internet
协议版本4TCP/IPv4)属性”窗口,选择“自动获得IP地址”,单击“确定”。



交换机江湖故事之什么是DHCP!济南盘龙维修








最后,总结一下本期的内容:先是介绍了通过DHCP实现地址自动分配的四步握手,然后通过一个例子展现了S交换机作为DHCP服务器的配置过程。

DHCP服务器配置时,细心的你有没有发现在接口上配置的dhcp select interface命令,意思是DHCP服务器是采用的基于接口地址池的配置方式。除此之外,S交换机还有另外一种实现方式,即基于全局地址池的配置方式。若知详情,请看下回讲解~~~~
