话说张飞接到诸葛神人下达的保障中军大营信息安全的军令后，不禁大为挠头。幸得姜维提醒，才想起诸葛神人留的第二个锦囊。两人打开锦囊，定睛观看，只见锦帛上书：两军对垒，信息至上，保障安全，唯有隔离。

张飞瞪着虎目环眼，一脸茫然：“维维老弟，丞相的锦囊暗藏什么玄机，你造不？”

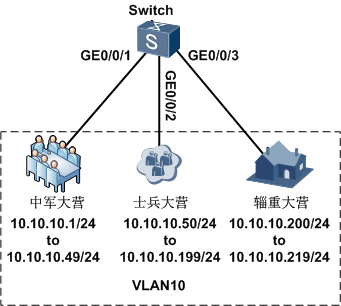

姜维呵呵一笑：“飞飞不要捉急，且听我慢慢道来。下图是我军的大营分布图。

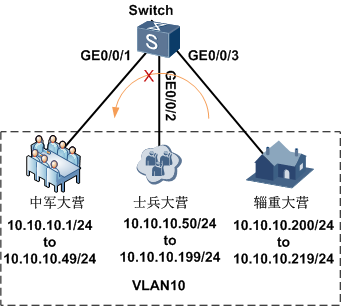

飞飞你看，我军的中军大营、士兵大营和辎重大营同属于一个VLAN且位于相同网段。默认情况下，三个大营可以互相访问。现在，丞相要求咱们在不改变我军网段规划和VLAN规划的情况下，实现：1)
中军大营和士兵大营不能互相访问；
2）
中军大营可以访问辎重大营，但辎重大营不能访问中军大营，且辎重大营和士兵大营始终可以互相访问。

那么，该如何实现呢？

这就需要咱们祭出端口隔离这个大招啦。此招一出，威力无穷，必然能够完成丞相军令，到时候丞相肯定夸你是个爱学习、肯动脑的好孩子，哈哈哈哈！”

姜维调侃完张飞后，开心得哈哈大笑。

张飞假装愠怒：“维维老弟，别臭美了，你快告诉我怎么配置端口隔离吧！”

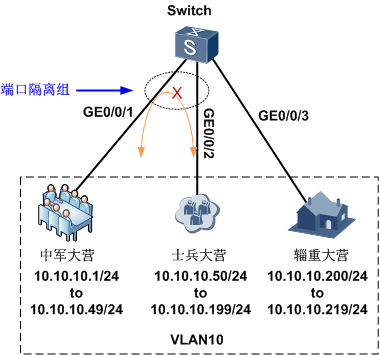

“好，长话短说。说到端口隔离，就要引入端口隔离组的概念，交换机的端口可以加入到特定的端口隔离组中，同一端口隔离组的端口之间互相隔离，不同端口隔离组的端口之间不隔离。因此，要完成丞相的军令，配置思路其实非常简单。如下图所示，在交换机上将端口GE0/0/1和GE0/0/2加入同一个端口隔离组，GE0/0/3不加入端口隔离组或者加入另一个端口隔离组就OK了。

配置步骤如下：

<Huawei> system-view

[Huawei] sysname Switch

[Switch] interface gigabitEthernet 0/0/1

[Switch-GigabitEthernet0/0/1] port link-type access

[Switch-GigabitEthernet0/0/1] port default vlan 10

[Switch-GigabitEthernet0/0/1]
port-isolate enable group 5


//端口GE0/0/1加入到端口隔离组5

[Switch-GigabitEthernet0/0/1] quit

[Switch] interface gigabitEthernet 0/0/2

[Switch-GigabitEthernet0/0/2] port link-type access

[Switch-GigabitEthernet0/0/2] port default vlan 10

[Switch-GigabitEthernet0/0/2]
port-isolate enable group 5


//端口GE0/0/2加入到端口隔离组5

[Switch-GigabitEthernet0/0/2] quit

[Switch] interface gigabitEthernet 0/0/3

[Switch-GigabitEthernet0/0/3] port link-type access

[Switch-GigabitEthernet0/0/3] port default vlan 10








//端口GE0/0/3不加入端口隔离组

[Switch-GigabitEthernet0/0/3]
quit

完成配置后，端口GE0/0/1和GE0/0/2就加入同一个端口隔离组，端口GE0/0/3不加入任何端口隔离组。这样，中军大营和士兵大营就不能互相访问了，但中军大营和辎重大营、士兵大营和辎重大营仍然可以互相访问。”

江湖小贴士：如何查看端口隔离组的配置信息呢？

执行命令display port-isolate group
{
group-id
|
all
}命令就可以查看端口隔离组的配置信息啦。

张飞闻言大喜，不过他心中还压着一个小包袱：“维维老弟，丞相还要咱们实现中军大营可以访问辎重大营，但辎重大营不能访问中军大营。这个问题也能用端口隔离解决吗？”

姜维微微一笑，淡定地说：“端口隔离既然是大招，当然不仅仅只有端口隔离组这件杀器喽，它的武器库里还要另外一件杀器――单向隔离，正好解决你提的这个问题。”

张飞有点不相信，怀疑地说：“神马是单向隔离？有这么神奇吗？”

姜维笑着说：“单向隔离，顾名思义，只在单个方向上进行信息隔离。举个栗子，在接口A上配置它与接口B之间单向隔离，则从接口A发送的报文不能到达接口B，但从接口B发送的报文可以到达接口A。就拿你提的这个问题来说吧，要实现中军大营可以访问辎重大营，但辎重大营不能访问中军大营，就可以使用单向隔离功能。如下图所示，在端口GE0/0/3上配置单向隔离功能，并指定隔离的端口是GE0/0/1，这样，GE0/0/3上发出的报文不能到达GE0/0/1，而GE0/0/1发出的报文可以到达GE0/0/3，从而实现中军大营可以访问辎重大营，但辎重大营不能访问中军大营。

配置步骤如下：

[Switch] interface GigabitEthernet 0/0/3

[Switch-GigabitEthernet0/0/3]
am isolate
gigabitethernet
0/0/1


//在GE0/0/3上配置端口隔离功能，并指定隔离的端口是GE0/0/1

[Switch-GigabitEthernet0/0/3]
quit

配置单向隔离大功告成，看，就是这么简单！”

张飞按照诸葛神人的锦囊，轻轻松松地在交换机上配置了端口隔离功能，经过验证，中军大营果然不能与士兵大营互相访问，且辎重大营不能访问中军大营。

第二天，张飞美滋滋地等着诸葛神人的表扬，不料，诸葛神人却告诉张飞：“飞飞，端口GE0/0/1与端口GE0/0/2现在是二层隔离，虽然ARP啥的无法透传过来，但是通过VLAN内Proxy ARP功能，中军大营与士兵大营仍然能够借助自己的网关实现三层互访，这就是所谓的二层隔离但是三层不隔离。”

张飞有点小郁闷：“丞相，管它二层隔离三层隔离，只要能实现信息隔离不就行了？反正我现在看不出来二层隔离和三层隔离有啥区别。”

诸葛神人不慌不忙地摇着鹅毛扇：“事实胜于雄辩。我们做个小实验，你就完全明白了。

实验过程如下：

步骤1

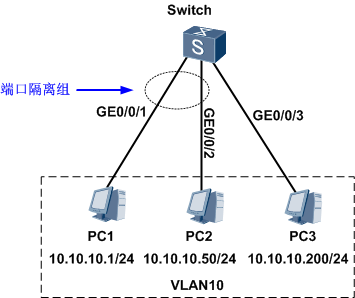

如下图所示，取中军大营的主机PC1和士兵大营中的主机PC2，在PC1和PC2加入同一个端口隔离组条件下，用PC1和PC2互相Ping对方，结果两者无法互相Ping通，说明端口隔离功能起了作用。

在PC1 Ping PC2的过程中，在交换机上抓取经过GE0/0/1和GE0/0/2的报文。

l

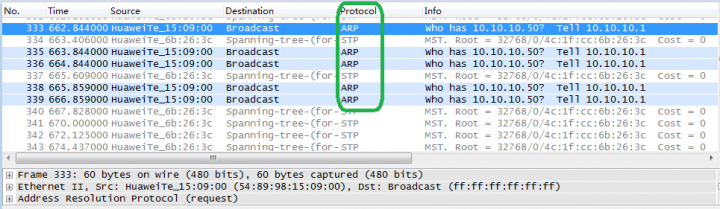

GE0/0/1的抓包信息如图所示：

抓包信息显示，PC1发送了ARP请求报文（绿线框围住的Protocol为ARP的报文）后，并没有收到来自PC2的ARP应答报文。

l

GE0/0/2的抓包信息如图所示：

抓包信息显示，
PC2并没有收到来自PC1的ARP请求报文。

结论
综合GE0/0/1和GE0/0/2的抓包信息，说明了PC1发送的ARP请求报文无法通过交换机透传到PC2上，这样，PC1和PC2之间就无法完成ARP学习过程，两者之间也就无法实现相互访问。

步骤2

PC1和PC2上配置的网关是VLANIF10的IP地址：10.10.10.250/24，我们在VLANIF10上使能VLAN内Proxy ARP功能。步骤如下：

[Switch] interface vlanif 10

[Switch-Vlanif10]
ip address
10.10.10.250
24

[Switch-Vlanif10]
arp-proxy inner-sub-vlan-proxy enable



//在VLANIF10上使能VLAN内Proxy ARP功能

[Switch-Vlanif10] quit

然后用PC1和PC2互相Ping对方，结果两者可以互相Ping通，这说明端口隔离功能失效了。这是怎么回事呢？让我们来抓包分析一下。

l

GE0/0/1的抓包信息如图所示：

首先，PC1发送ARP请求报文，寻找PC2的MAC地址（如黄线标注）。

其次，VLANIF10作为ARP代理，代替PC2发送ARP应答报文（如蓝线标注。注意：4c1f-cc6b-263c是VLANIF10的MAC地址）。

然后，PC1收到来自VLANIF10的ARP应答报文后，把ARP表项中PC2的MAC地址修改为VLANIF10的MAC地址，如下图所示。

最



最后，PC1发送到PC2的Ping Request报文（如绿线标注）。下图是Ping Request报文信息，
Ping Request报文的目的MAC地址是VLANIF10的MAC地址（如黄线标注），可见，Ping Request报文会首先发送到VLANIF10上。

l江





江湖小贴士：如何查看VLANIF10的MAC地址呢？

在交换机上执行display arp all命令就可以查看VLANIF10的ARP表项，ARP表项中包含VLANIF10的MAC地址。如下图所示。

l

GE0/0/2的抓包信息如图所示：

首先，VLANIF10发送ARP请求报文，寻找PC2的MAC地址（如黄线标注）。

其次，VLANIF10收到来自PC2的ARP应答报文，获取了PC2的MAC地址（如蓝线标注）。

最后，VLANIF10将收到的来自PC1的ARP Request报文转发到PC2（如绿线所示）。

结论

综合GE0/0/1和GE0/0/2的抓包信息可以看出，
PC1发送的Ping Request报文会发送到VLANIF10进行三层转发，而不是进行二层转发。PC2回应PC1的Ping Reply报文也同样进行三层转发，本帖不再赘述。

张飞嚷道：“哇，PC1和PC2之间果然能够通过三层进行通信。那么，丞相，如何实现PC1和PC2二三层都隔离呢？”

诸葛神人微微一笑：“很简单，只需要在系统视图下执行port-isolate mode all命令即可实现二三层都隔离。让我们再次实验一下。

实验步骤如下：

步骤1

在接口VLANIF10下保留VLAN内Proxy ARP功能的配置的同时，在系统视图下执行port-isolate mode all命令。

[Switch]
port-isolate mode all


//指定端口隔离模式为二层三层都隔离

步骤2

用PC1和PC2互相Ping对方，结果两者不能互相Ping通。

抓包分析一下PC1和PC2无法互相Ping通的原因。

l

GE0/0/1的抓包信息如图所示：

抓包信息显示，PC1发送ARP请求报文，收到来自接口VLANIF10的ARP应答报文。PC1发送Ping Request报文到VLANIF10进行三层转发。

l

GE0/0/2的抓包信息如图所示：

抓包信息显示，VLANIF10没有发送ARP请求报文寻找PC2的MAC地址，也没有把PC1发送的ARP Request报文转发到PC2。

结论

VLANIF10并没有转发来自PC1的ARP Request报文，这样，PC1和PC2之间也就无法实现三层互访了。

飞飞你看，只是增加了一个小小的配置，端口隔离功能就又王者归来了！”

张飞信服地点了点头，赞叹道：“不愧是丞相呀，果然神机妙算！不过丞相，你看现在我们在交换机上配置了这么多端口隔离的命令，万一日后我们不需要端口隔离功能了，一条一条删除这些命令多麻烦呀！”

诸葛神人夸奖张飞：“谁说飞飞有勇无谋？这个想法就很动脑子。其实，在系统视图下执行clear configuration port-isolate命令就可以一键式清除设备上所有的端口隔离配置，包括端口隔离组、端口单向隔离和隔离模式相关配置。不过，飞飞，由于执行clear configuration port-isolate命令一键式清除的命令数量比较多，可能会影响其他业务，在使用时一定要谨慎哦！”

张飞哈哈大笑，说：“丞相，你放心吧，你不知道俺是粗中有细吗？哈哈！”

诸葛神人笑着说：“飞飞进步越来越大了。不过最近我军又购置了一批华为交换机，这批交换机型号、传输能力都各有不同，而这些交换机需要分布在各个营寨，与之前购买的那台交换机直接相连。现在我们想要相连交换机的接口之间的参数一致，从而保证数据能够正常传输，我们该怎么配置，飞飞你造吗？”
正在张飞丈二和尚摸不着头脑的时候，不知姜维什么时候从后面走了过来，拍了拍张飞的肩膀：“飞飞，你忘了丞相还有第三个锦囊妙计？”

张飞大笑，“速取第三个锦囊。”

欲知后事如何，请听下回分解。

剧透：下期将带给大家的是接口管理锦囊妙计之三――端口自协商。敬请期待！

根据诸葛家的独门秘籍记载，小伙伴们如果还想了解端口组的定义和应用，请猛戳

PS：版本支持情况

1.端口单向隔离和双向隔离在所有版本均支持。

2.端口隔离模式配置命令port-isolate mode
{
l2
|
all
} 在S2300、S2750EI、S5700LI和S5700S-LI上述形态上是不支持配置的，即这些形态设备仅支持二层隔离三层互通，不支持二层三层均隔离。
