华硕笔记本 K42JC 进水机不开机维修

来源:济南磐龙笔记本交换机维修作者:济南磐龙华硕笔记本维修网址:http://m.pldtwx.com
文章附图

华硕笔记本 K42JC 进水机不开机维修!




型号:华硕 X42J

版号:k42jc

故障:进水后不开机

维修过程:客户送修的一台华硕笔记本K42J进水后不开机,进水有一段日子了,才开始还能用后来这样,怎么折腾也不显示了,才来送修


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修



客户反应电源开关进水后,不开机。拿到笔记本,按电源开关。PWR_LED1有亮,但除此之外没有任何反映。
插入维修电源,按电源开关,显示电流37MA看来是触发无动作。但触发PWR_LED1有动作,于是怀疑待机电压有问题。
拆机检测!


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修


该主板是K42JC

REV:2.2


客户反应电源进水,于是先检查开关部分。发现电池旁边有元件氧化腐蚀。


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修







华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修

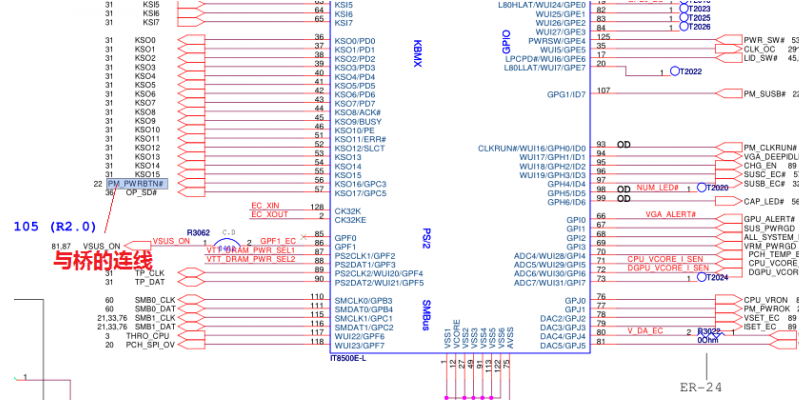

将该部分加焊后,故障依旧。(呵呵!如果那么容易修就爽歪歪了!)由于没有图纸,所以先放弃这部分氧化位置。再次检查主板,外观没有其他问题。按之前的维修思路检查待机部分电压。3VA 正常。5VA 正常。3VSUS 正常。5VSUS 正常。既然触发后,PWR_LED1有亮。那么EC的工作条件应该正常。所以目标锁定在EC与桥之间的连线。网站上找不到图纸,于是找来相近的图纸ASUS A42J K42JV_MB_2.0这个版本!找到EC

IT8570E


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修


测试EC与桥之间的连线,IT8570E56PIN M_PWRBTN#

3.3v
正常按下电源开关,PM_PWRBTN# 依旧3.3v。无动作,不正常。正常按下开关PM_PWRBTN# 应该跟着动作。
EC125PINPWR_SW,3.3V 正常按下电源开关,PWR_SW有跳变。现在可以把故障范围限定在桥和EC按图纸描述的时序测EC得工作条件。

华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修



电池电压3.0v正常3VA_EC正常。EC_RST#正常。VSUS_ON正常。ME_SusPwrDnAck正常。SUS_PWRGD正常。PM_RSMRST#正常。ME_AC_PRESENT正常。PWR_SW#正常。PM_PWRBTN#不正常。EC和桥各自的待机时钟32.768Khz,正常有波形。触发后测BIOS,有波形。都正常,但ECPM_PWRBTN#脚位就是没有给桥触发动作。先刷个BIOS,故障依旧!换了个EC故障依旧。难道要换桥。维修思路一时卡住。看时序图都正常啊!



再回顾了下待机条件,忽然想到了还有两信号没测。就是SRTCRST#RTCRST这两个信号,图纸描述的时序图,没有显示。



板中难找到这个位置。网站上搜索没有这个点位图,只能下个相近版本的,ASUS K42JC点位图。



找到RTCRST#的位置测试,2.8v正常。



SRTCRST#0.3v
不正常。


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修







华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修



看图纸和点位。测该信号位置阻值,阻值正常。


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修




怀疑R2004C2005阻值增大或漏电。


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修






换掉,电压变为0.5v。(升了0.2v,要不再换一次。)看来只能加焊桥了。先等一下,看SRTCRST#的线路,发现这个信号在板上连得有点远。华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修
再看点位实物


华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修



我在想是不是板层氧化,引起微短呢!加焊上图,焊点位置。SRTCRST#电压变为0.8v既然有效果,而这条线路板实物中又无 用,干脆切割掉。




华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修







华硕笔记本 K42JC 进水机不开机维修!济南磐龙维修




之后测电压SRTCRST#2.9v正常。触发OK


以上就是华硕笔记本进水后维修过程,济南磐龙不仅把交换机维修,专业芯片级维修服务商 www.pldtwx.com
