联想笔记本 Y400 进水不开机无待机电流维修图文过程

来源:济南磐龙笔记本交换机维修作者:济南磐龙联想笔记本维修网址:http://www.pldtwx.com
文章附图

联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修


型号:联想 Y400

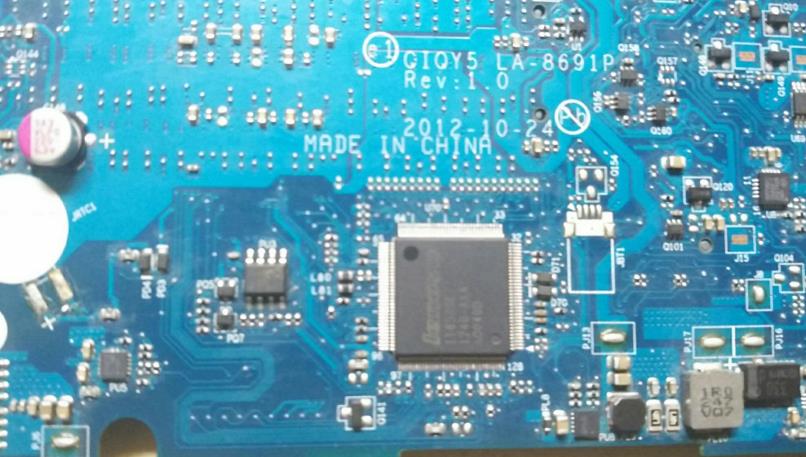

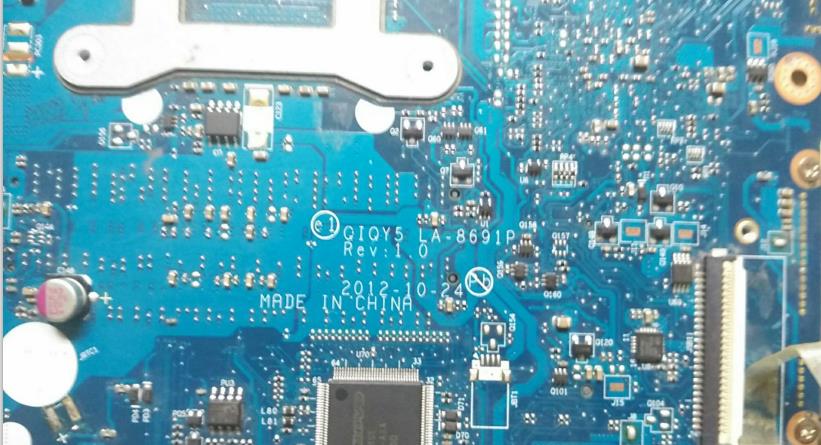

版号:la-8691P

故障:不开机无待机电流

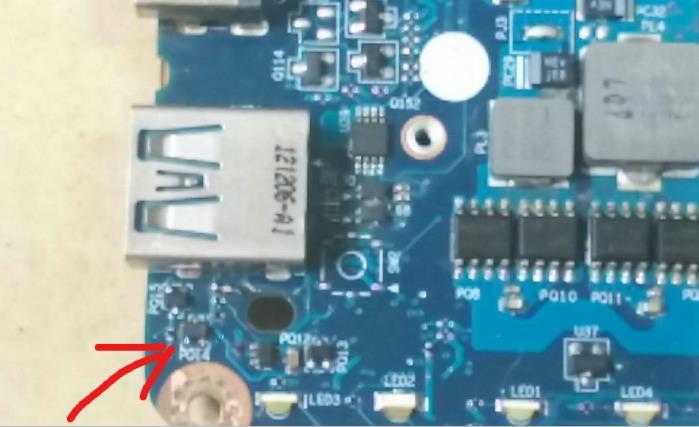

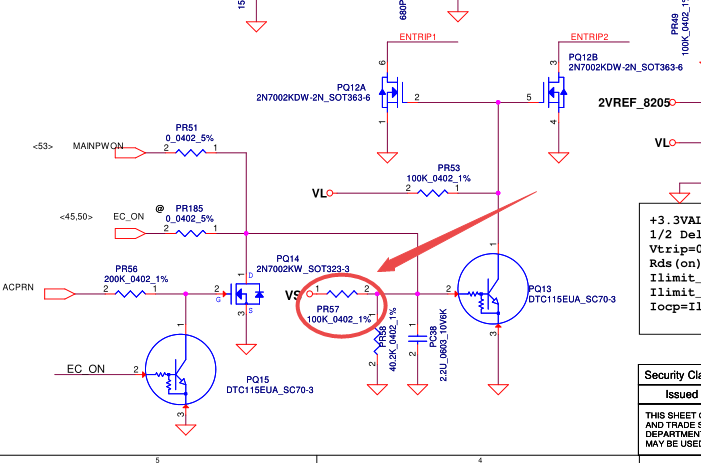

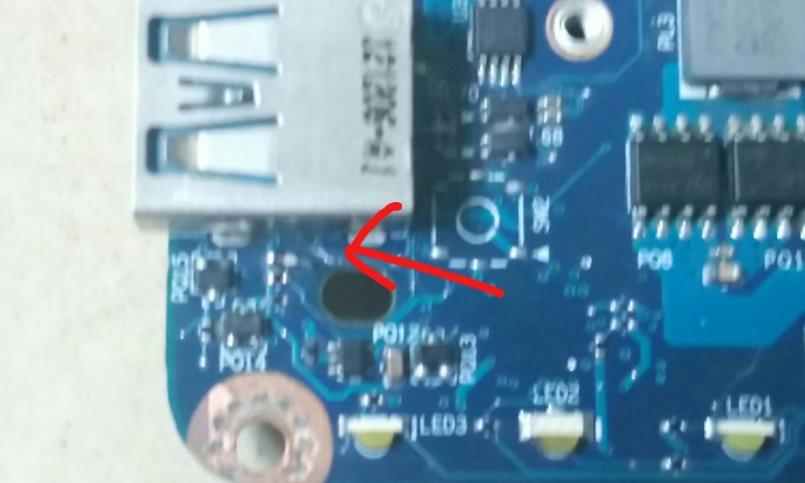

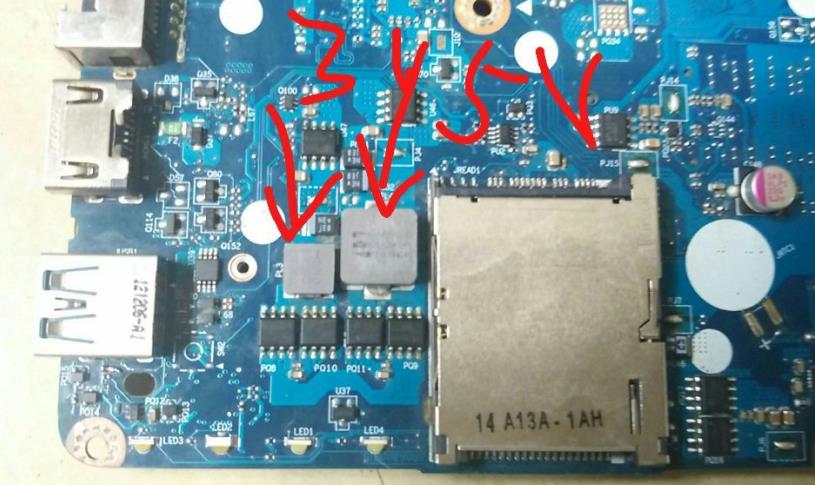

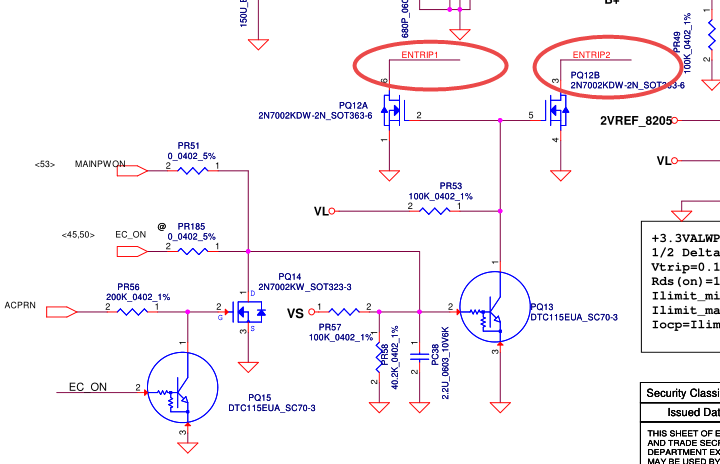

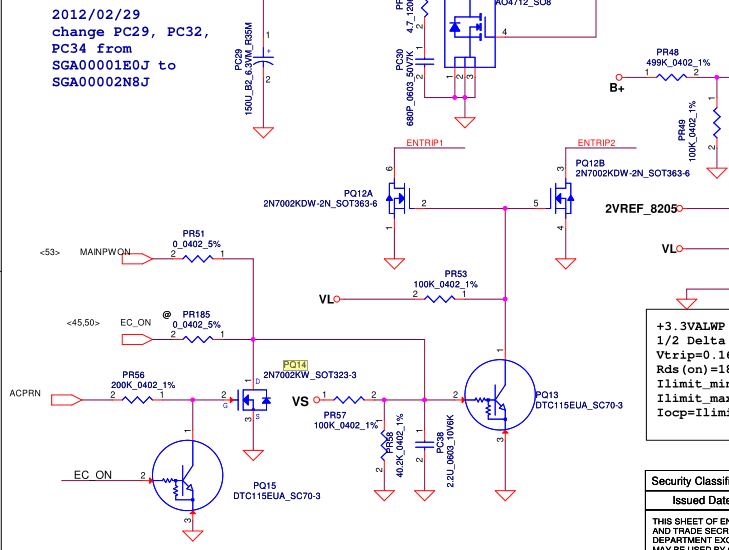

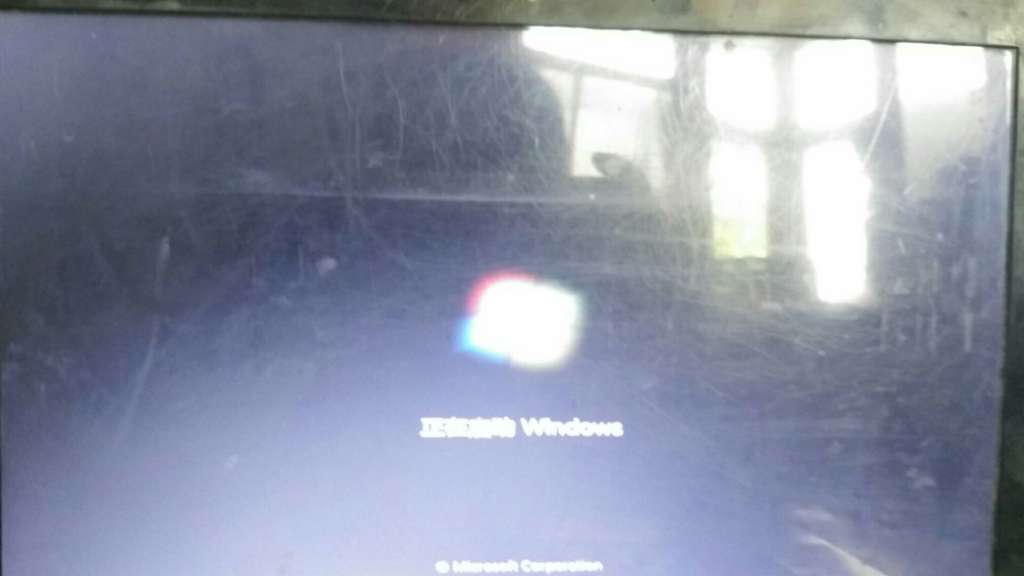

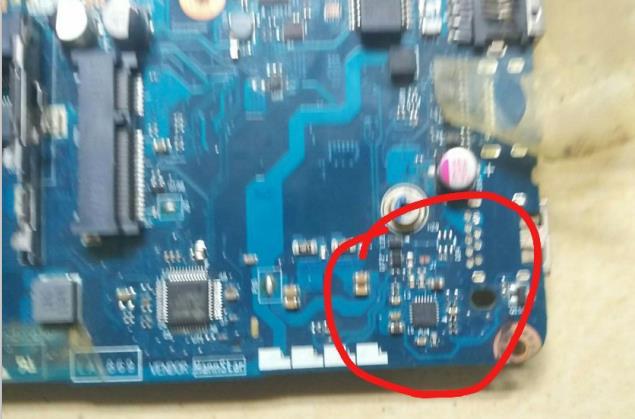

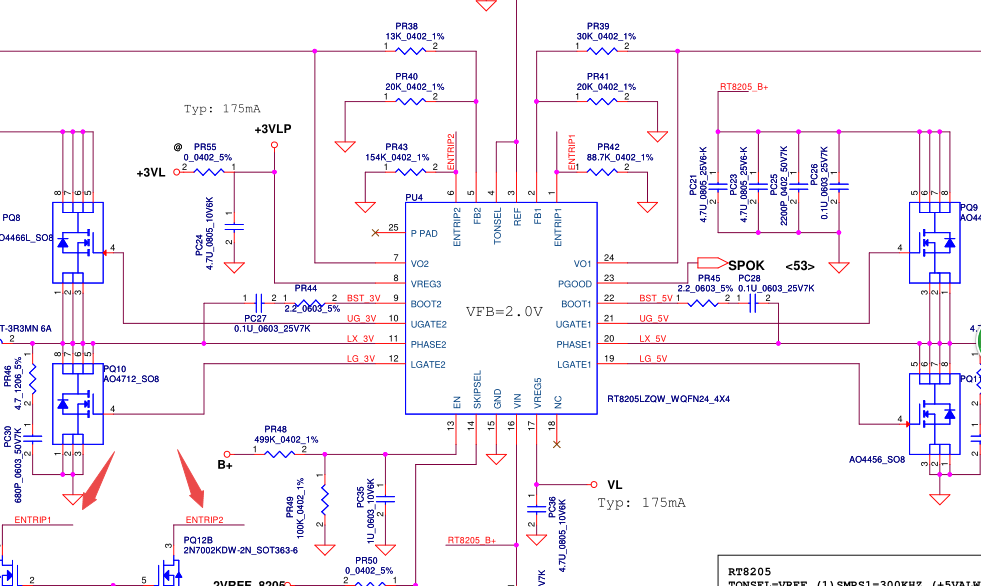

维修过程:外地客户送修的联想笔记本 Y400 进水不开机,拆机查看确实进水了而且进水,清理干净后用可调电源加电没有任何反应,先测量大电感3v 5v 没有电压,在查看RT8205 有线性电压 5v 3V ,这个很明了了,系统电源芯片 3V  5V 的控制没有工作,根据图纸查找PO14 控制输入电压19v 一个100K 电阻腐蚀了,更换电阻后加点显示正常,有点秒杀的感觉。


联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修





联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修






联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修







联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修






联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修





联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修





联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修






联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修




联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修







联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修






联想笔记本 Y400 进水不开机无待机电流维修图文过程!济南磐龙维修






以上就是维修过程,济南磐龙笔记本交换机维修,专业芯片级维修服务商  www.pldtwx.com
