简明SY8028 SYX198系列针脚定义图和标识、代换方法

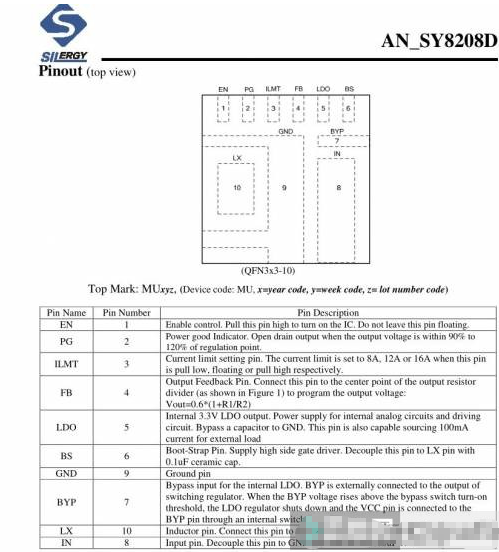

SY8028 SYX198系列在三代四代的机器用的不少,每个系列中又分A B C D几个型号,用的最多就是B C D,下面的截图来自官方规格书。

具体来说:

SY8028B SYX198B是可以相互代用,参数都一样,都是3.3V待机芯片,SY8208B的标识为MSxyzxyz为生产日期,可以忽略,只需要认准MS即可,下面几个芯片都一样),SYX198B的标识为RFxyz

SY8028C SYX198C是可以相互代用,参数都一样,都是5V待机芯片,SY8208C的标识为MTxyzSYX198C的标识为RGxyz  S

Y8028D SYX198D是可以相互代用,参数都一样,输出电压可以调节,一般作为南桥供电1.05V或者1.0VSY8208D的标识为MUxyzSYX198C的标识为RHxyz
