联想小新潮7000 14笔记本拆机高清图片


联想小新潮7000 142017年推出的一款主流级笔记本,拥有较为轻薄的机身和主流级性能的配置,HDD+SSD双硬盘、1.69Kg的机身重量,不仅解决了用户对笔记本硬盘容量的要求,同时携带也比较方便,并且它拥有不错的性价比,应该可以算是一款全能型笔记本,接下来通过对联想小新潮7000 14的拆机,了解一下它的内部结构。






联想小新潮7000 14的外观还是很不错的,整机采用“矿石银色”的外壳,可以说是简约时尚,也可以说是充满了小清新的味道。





这款笔记本底盖采用的是卡扣设计,只要取掉背面的10个螺丝钉就可以拆开,就是撬开卡扣的时候需要注意力度,不然可能会损坏卡扣。





拆开底盖之后的样子,再次说明一下,这款笔记本的外壳不是很好拆,切忌“大力出奇迹”






可以看出,联想小新潮7000 14的内部硬件设计还算规整,从上往下依次是散热片、风扇、内存、SSD、电池和机械硬盘,对弈一款比较轻薄的笔记本来说,能配备机械硬盘位是很好的,毕竟可以很好的解决整机存储容量的问题。






这里,是电池与主板的连接处,排线非常不好取下,如果此前没有处理过这种借口,建议还是不要尝试了。另外不取下电池排线的话,接下来的拆机步骤等于“带电作业”,千万不要尝试,有安全风险。





这台笔记本装配的是一块4535mAh的电池,充电限制电压为13.05V,输出电压为11.25V





笔者小心翼翼的尝试了很久,电池排线终究是没能拆下来。。。这里可以看出联想小新潮7000 14的主板并不大,倒是电池体积不小。





主板背面有一层厚厚的保护层

  • 内存、硬盘等主要部件拆解




  • 从官方规格手册中我们得知,联想小新潮7000 14只有一个内存插槽,也就是无法组成双通道内存。


  • 拆机的时候,我们发现这个内存是可以更换的,而不是板载的,而且内存上方还增加了金属屏蔽防护罩,这点挺用心的。




  • 将内存两侧的卡扣拨开,就能弹出内存条,当然是可以自行升级的,官方手册显示最大支持16GB DDR4内存。

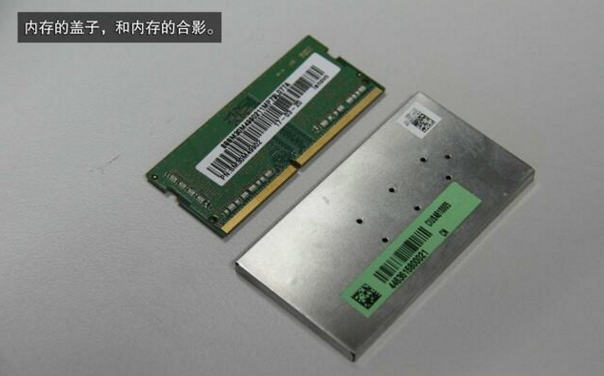

  • 内存盖和内存合影




  • 机身右侧的扬声器旁边就是2.5英寸的机械硬盘位,同许多其他同类型的笔记本一样,机械硬盘只需要拆掉螺丝就可以抽出来了。




  • 1TB的西部数据硬盘,有硬盘架保护




  • 联想小新潮7000 14笔记本还配备了一个2280规格的M.2固态硬盘,支持NVME协议,这块拆来的型号为MZVLW128,容量128GB,也就是三星PM961,联想最近很良心,配备的SSD品质都不错。

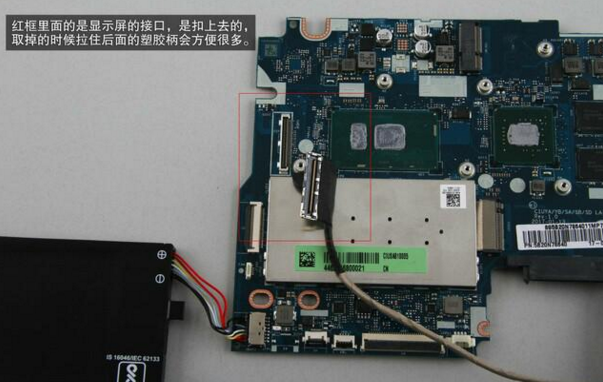

  • 红框里的是显示屏排线和接口,这个是扣上去的,取掉的时候拉住后面的塑胶柄会方便很多。




  • 因为内部空间的原因,USB接口被单独设计在了用排线连接的小电路板上。




  • 拆风扇的时候,也是将排线和螺丝全部拆掉就可以了




  • 这款笔记本使用的是FCN的散热风扇,由于第七代酷睿低压CPU的功耗和发热量比较低,所以单风扇还是可以应付的。到了配备第8代酷睿低压CPU的联想小新潮7000 13时,已经升级为双风扇、双热管的设计了。


  • 单个散热管的设计,散热鳍片也不大,这么设计只能说小新潮7000 14的散热压力真的不大吧。

  • 导热铜管的导热效率也不错,正面也加了涂层设计。

  • 无法拆卸的主要硬件介绍





    红色区域是这台联想小新潮7000 14笔记本配备的英特尔第7代酷睿i7-7500U处理器,主频2.5GHz,集成英特尔HD Graphics 620核芯显卡。



    蓝色区域是板载的NVIDIA GeForce 940MX独立显卡,是20162017两年的中低端独显的主力产品,2018年已经被GeForce MX150所替代。





    主板的背面,有一层厚厚的保护层。





    这就是英特尔酷睿i7-7500U的细节图了





    NVIDIA GeForce 940MX
    的细节图,旁边是两颗SK Hynix的显存。





    机身两侧各有一个扬声器单元,非常的小巧,音质不能要求太高。





    电源键是单独设计的,供电接头连接在刚才说过的单独的电路板上。





    无线网卡型号为高通ATHEROS QCA9377





    最后是拆机之后的所有零部件合照。



    通过对联想小新潮7000 14的拆机,我们发现它的内部结构比较工整,用料也不错,对主板等部件都有着比较好的保护,而内存、硬盘等都采用了大厂的主流产品,性能都有所保证。可惜的是不支持双通道内存,对整机性能发挥有一定的影响。济南笔记本交换机维修,专业芯片级维修服务商  www.pldtwx.com
