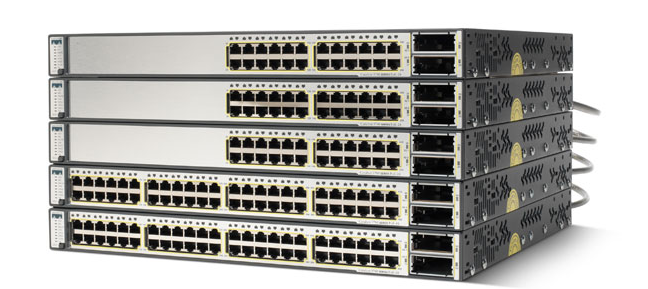

配备了 StackWise Plus 的 Cisco® Catalyst® 3750-E 系列交换机是一个企业级独立式可堆叠配线间交换机系列，支持安全融合应用的部署，并能根据网络和应用需求的发展，最大限度地保护投资。通过将 10/100/1000 和以太网供电 (PoE) 配置与万兆以太网上行链路相结合，Cisco Catalyst 3750-E 能够支持 IP 语音、无线和视频等应用，提高了员工生产率。

Cisco Catalyst 3750-E 系列交换机的主要特性

Cisco TwinGig转换器模块，将上行链路从千兆以太网移植到万兆以太网

PoE配置，为所有48个端口提供了15.4W PoE

StackWise Plus提供了易用性和永续性，吞吐率高达64 Gbps

模块化电源，可带外部可用备份电源

在硬件中提供IPv6路由、组播路由和访问控制列表(ACL)

带外以太网管理端口，以及RS-232控制台端口

下表列出交换机的配置：

3750-E 交换机配置线连接

这里我们以 Cisco Catalyst 3750E-24TD 为配置对象。

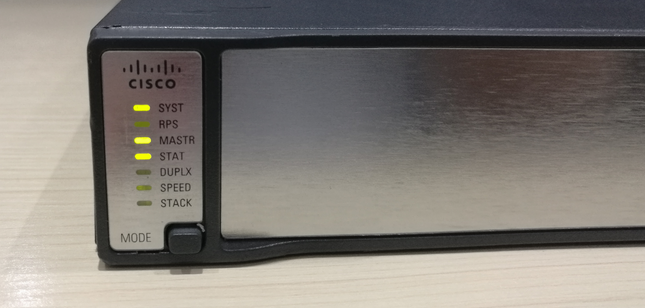

• 将交换机接通电源，等待几分钟后，前面面板左边指示灯会从闪动直到长亮。当SYST、MASTR、STAT三个灯常亮时，就表示防火墙工作正常。

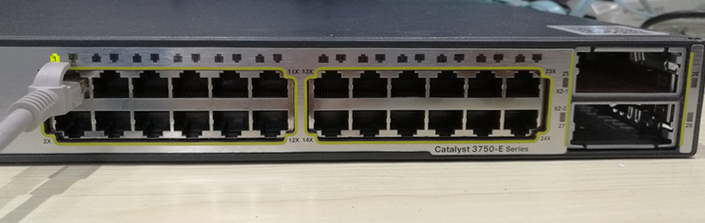

② 前面面板右边则是网线接入接口，插入网线指示灯会亮，当在做准备工作时亮琥珀色灯，正常工作后亮绿灯。

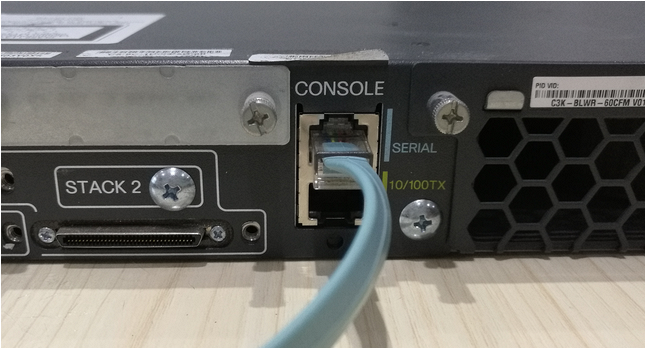

③ 配置线的 RJ45 口接入交换机背面的CONSOLE口中。









④ 由于现在的笔记本大都不再配置有串口，所以配置线不能直接接在笔记本上使用，需要通过转换线将串口转换成USB口。

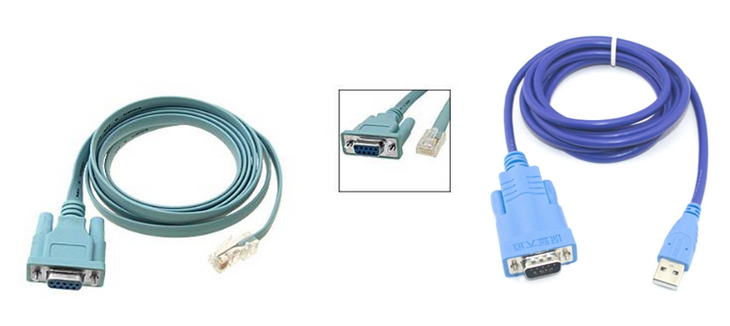

⑤ 将配置线的 DB9 公头与 USB 转换线的 DB9 母头连接

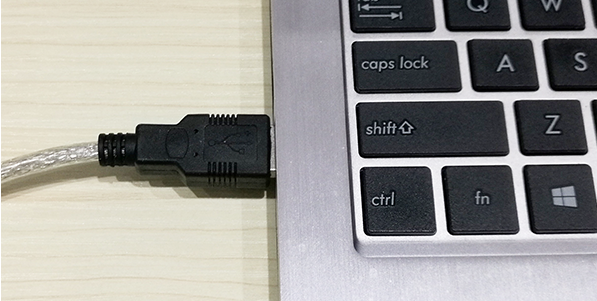

⑥ USB 转换线 USB 头插入笔记本电脑中。连接就算是完成了。




【提示】
USB 转换线需要安装驱动之后方可使用，在下面地址可以下载到驱动程序（含Win10驱动），具体安装步骤就不再详叙了。

仿真终端连接


在 Win7 以后，系统就不再自带仿真终端了，可以使用 SecureCRT 软件代替。

【提示】
SecureCRT 软件的下载与安装，参考以下文章：T 工具篇 ❀ 1. 终端仿真软件 SecureCRT 7.3.5 下载与安装









• 电脑桌面上双击SecureCRT软件图标，打开软件。
•

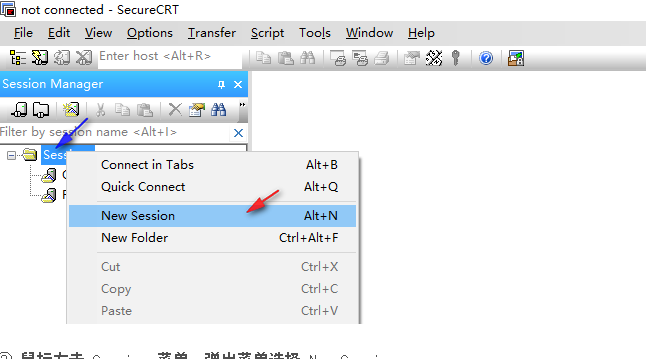

• ② 鼠标右击 Session 菜单，弹出菜单选择 New Session。




•

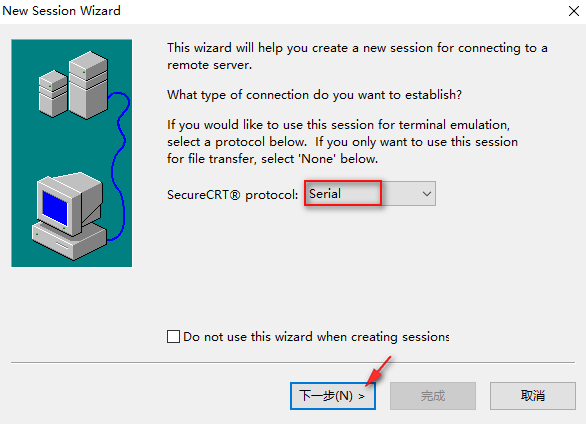

• ③ 协议中选择串口 Serial。




•




• ④ 端口号根据USB转换线实际得到的端口号选择输入，Baud rate 选择
  9600。




•

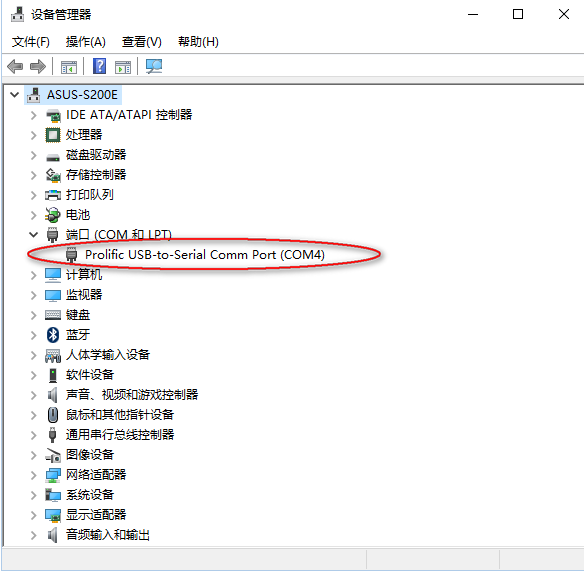

• ⑤ 端口号可以在系统的设备管理器里看到，这里显示的是
  COM4。




•

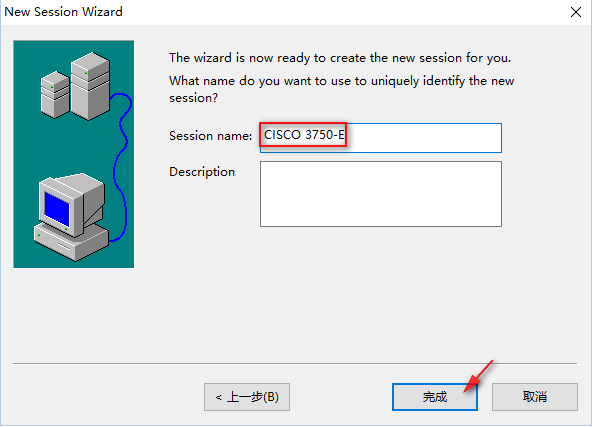

• ⑥ 给新建的 Session 设置一个容易识别的名字。




•
• ⑦ 双击新建的 Session，正常情况下就可在右边看到连接的状态了，这里显示的是交换机的用户模式。
•

  配置模式转换




•
  Cisco IOS 对于执行不同命令的模式进行了归类，管理员要想实现某种功能，必须在正确的模式下输入实现这个功能的命令。
•

  系统启动后自动进入“用户模式”，用户模式的提示符就是后面那个“大于号” (>)。
•


• 【提示】

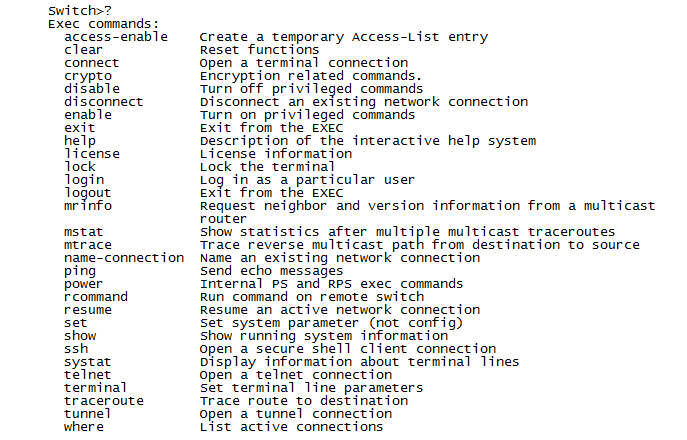

  只要在相应的配置模式下输入一个问号(?)，就可以看到这个模式下可以使用的命令关键字。




•




• ① 用户模式下可以执行命令。

•

  输入命令

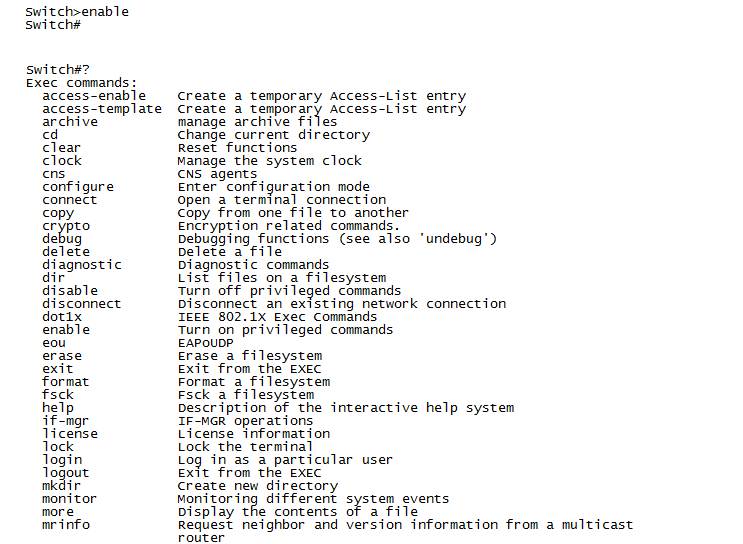

  enable
  后，可以看到提示符从大于号变成了井号 (#)，这样系统就进入了“特权模式”。

•





•




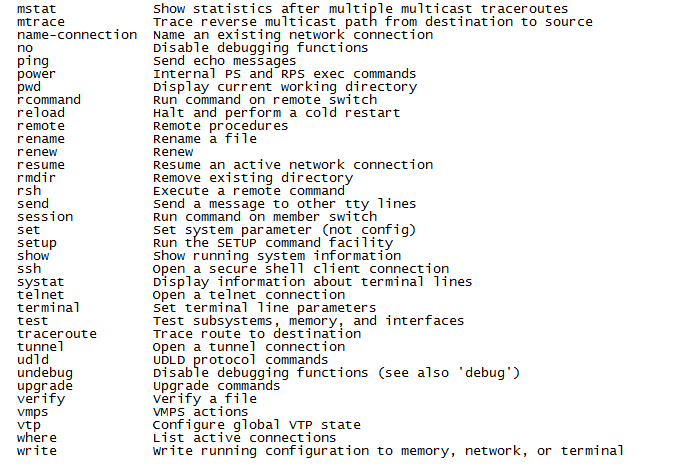

• ② 特权模式下可以执行命令。
•

  在特权模式下输入命令

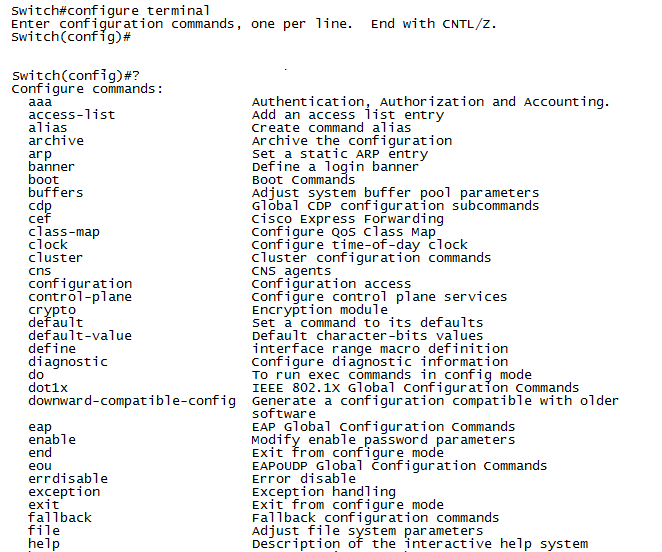

  configure terminal
  ，可以看到提示符从井号变成了“(config)#"，这样系统就进入了“全局配置模式”。




•
•
•




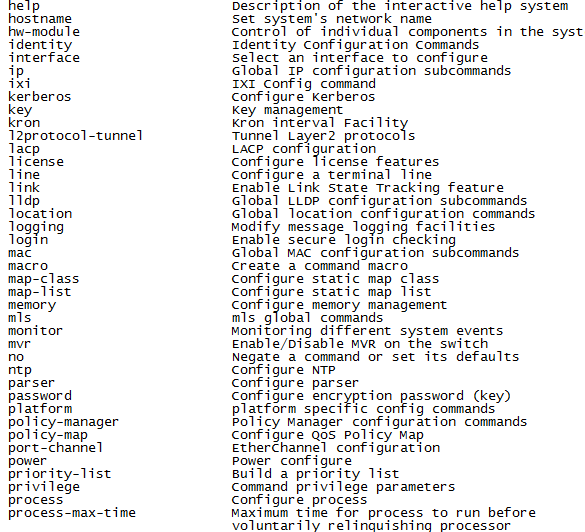

• ③ 全局配置模式下可以执行命令。
•
  输入命令
  exit
  ，可以从“全局配置模式”退回到“特权模式”。
•


•

  输入命令
