DELL 4520 进水不开机

来源:济南磐龙笔记本交换机维修作者:济南磐龙戴尔笔记本维修网址:http://www.pldtwx.com
文章附图

DELL 4520 进水不开机!济南磐龙维修


型号:DELL 4520

板号:DAORO8MB6E2

故障:进水不开机

维修过程:街道维修同行送修的DELL 4520 笔记本进水不开机,拆机后发现EC 8518E 腐蚀非常严重,在EC 芯片的周围都腐蚀了了长绿色锈迹,用酒精擦拭多变后还用很多腐蚀锈迹痕迹,没有办法只有用手术刀片一点点刮干净 在用烙铁从新镀镀焊锡后,通电有待机3v

待机5v没有按开关无任何反应,应为这个芯片腐蚀比较严重从新换了一个 EC IT8518E ,换上通电还是没有反应,考虑ec  周围腐蚀严重还是一点查找,先查看EC 125 开关触发输入脚,电压很低1.2v  ,擦着腐蚀位置和开关先用刀片刮刮,处理完成电压3.3v正常,在测量EC 81 到南桥的触发输出脚,没有电压输出更谈不上跳变,在放大镜下EC 腐蚀的地方用万用表所有的测量一遍不正常的排阻 PR24 PQ25R400 等换掉后,按电源开关触发电流也上去了显示正常,下面本次维修过程图片,济南磐龙笔记本交换机维修,专业的芯片级维修服务商 www.pldtwx.com



DELL 4520 进水不开机!济南磐龙维修

DELL 4520 反面




DELL 4520 进水不开机!济南磐龙维修

DELL 4520 正面



DELL 4520 进水不开机!济南磐龙维修


DELL 4520 板号 DAORO8MB6E2




DELL 4520 进水不开机!济南磐龙维修

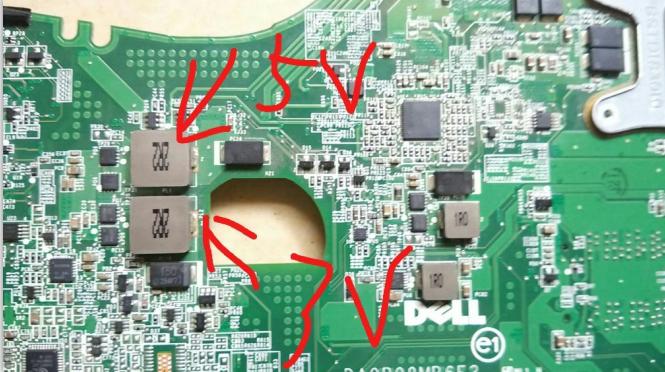

系统电压 3V  5V 电感位置



DELL 4520 进水不开机!济南磐龙维修

DELL 4250 EC IT8518E 换掉 周围腐蚀的都刮出来了,这样有利益观察测量是否腐蚀断开


DELL 4520 进水不开机!济南磐龙维修

RP24  RP25 R400 腐蚀元器件位置



DELL 4520 进水不开机!济南磐龙维修


后面标签



DELL 4520 进水不开机!济南磐龙维修

按开机不触发先测量125脚输入脚有没有电平跳变,按住低电平  上面120 LID SW EC 工作必备条件之一,处于高电平状态。


DELL 4520 进水不开机!济南磐龙维修

EC 81 脚是EC 开机输出脚 ,在EC 电路正常的时候125脚触发后,如果EC 电路正常的话此处有高点电平跳变。



DELL 4520 进水不开机!济南磐龙维修

Ec 供电脚



DELL 4520 进水不开机!济南磐龙维修


腐蚀的EC 周围的排阻 RP24  RP25

DELL 4520 进水不开机!济南磐龙维修


R400 电阻

BIOS 供电电路腐蚀掉了从新补上


开机测试画面


以上就是DELL4520 维修过程,检修进水的笔记本主板往往比较费时费力,有时候无功而返,一点小的问题找不出来就会前功尽弃,所以在修进水腐蚀的笔记本主板,要主要腐蚀的电阻、电容等小的元器件。济南磐龙笔记本交换机专业维修服务商。
