工控机主板报警不认内存维修图文

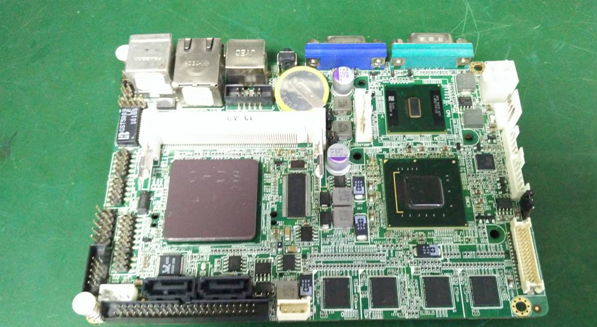

在网上找了一圈没有这板的图纸，想研究一下这工控板的开机时序。 此板板载CPU   内存科技有滴滴声，换了好几个内存都检测不过去，根据维修经验修吧，类似这样的嵌入式工控机主板图纸很难找到，修起来也不是多么复杂，大部分工控机主板档次比较低。济南磐龙笔记本交换机工控机维修，www.pldtwx.com

直接说主题吧此板不开机，测开机排针有5V电压，排针到IO   IT8718F-S 有跳变， 但测到IO到桥无信号输出，换IO后能触发开始跑码了但卡C3,

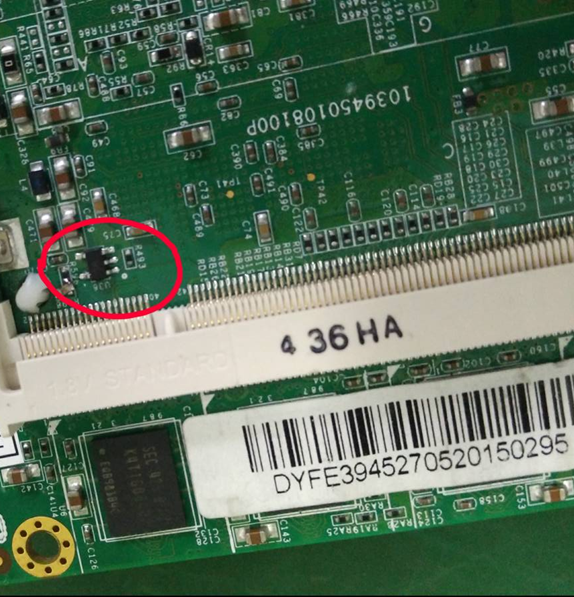

由于是板载内存搞也好久，还拆了一个好板子来测，终于发现问题，内存旁有颗电阻阻值不对， 还以为换下后就好了，但一样C3，又换了旁边的小五角IC才好了

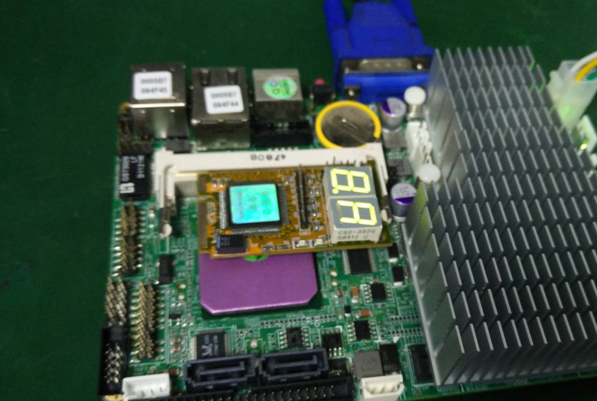

有这个小测试卡就是好，看到跑码了

工控机板子图纸不好找，大部分做工贴牌公版原理差不多，常见问题接口故障和电源故障。现在工控机主板品牌比较多，常见研华、研祥的比较多。济南磐龙笔记本交换机工控机　www.pldtwx.com　　是你身边的笔记本交换机工控机维修专家。
