华三路由器 H3C MSR3610雷击不加电维修磐龙维修图文帖

华三路由器 H3C MSR3610雷击不加电维修磐龙维修图文帖

型号：华三路由器 MSR 3610

版号：

故障：雷击后设备加电电源保护开关跳闸

维修过程：根据客户描述，直接拆机发现电源初级短路，主板滤波电容爆了2个拆掉不短路了在原有位置换上耐压50V电容即可。但是保险和压敏元器件没有坏，开关管对上面有撒热片不好拆，客户要的急还是改装个电源上去吧，标准1U电源就是改几个接口 简单快捷，注意交流电压的正负极性。用1U 电源接头都用烙铁镀上焊锡禁止用缠绕方法，时间久了容易氧化，改装电源风扇吹风方向要一直，不一个方向的话风容易抵消，无法达到电源撒热目的。改上电源修好主板击穿的元器件，连接控制口进入配置界面观察系统IOS正常，客户配置信息完好。下面是维修过程图文，济南磐龙笔记本交换机工控机维修，www.pldtwx.com，是你身边的笔记本交换机工控机维修专家。

图一：机器型号华三 H3C  MSR3610

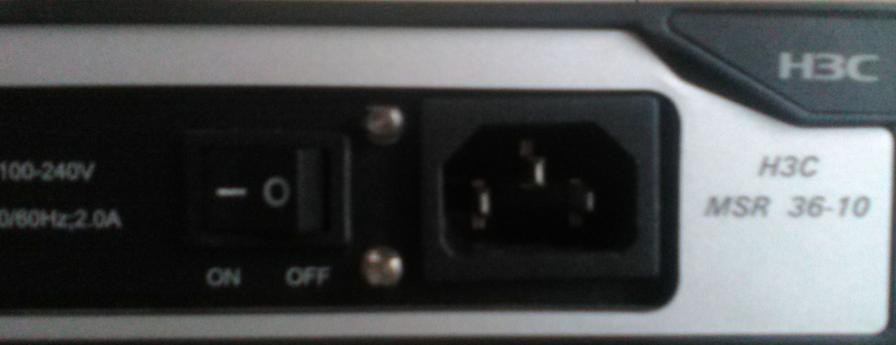

图二： 机器前面板

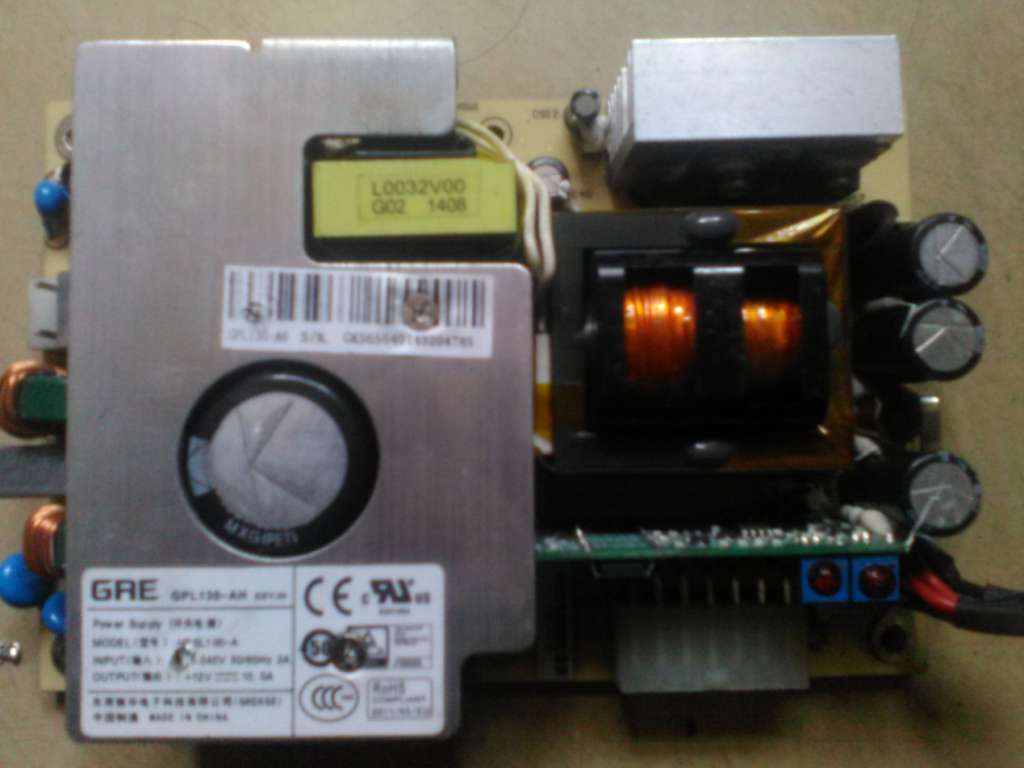

图四：华三路由器MSR 3610 烧毁电源GPL130-AH

图四：华三路由器击穿的元器件

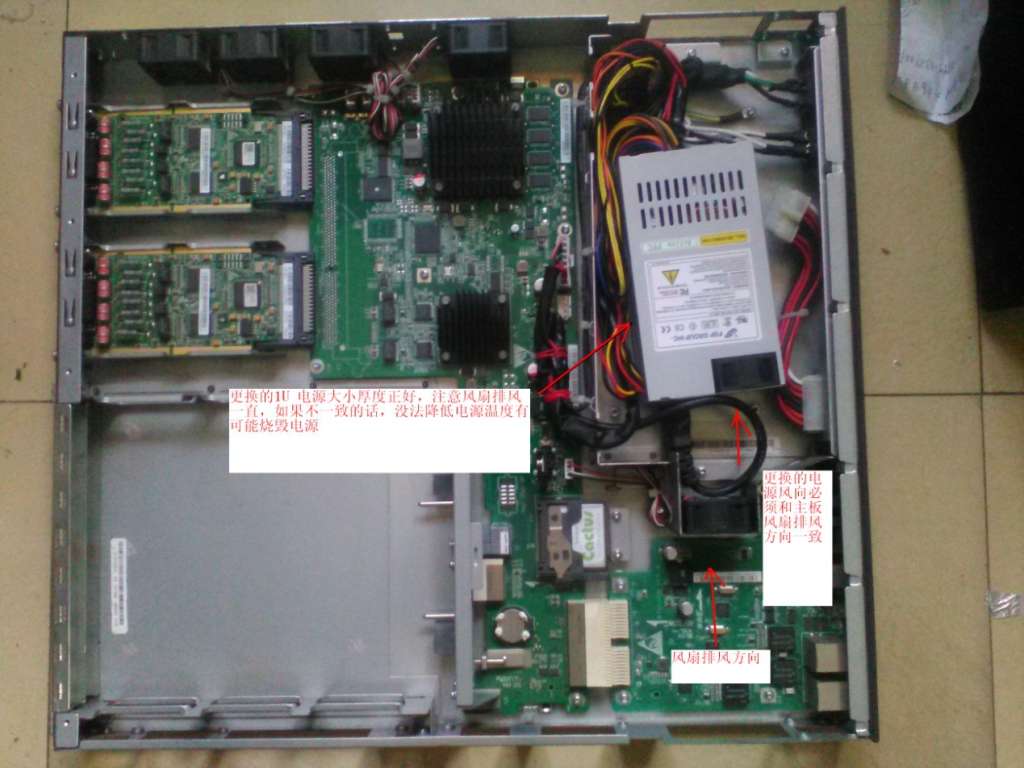

图五 ：改装电源和电源摆放方向

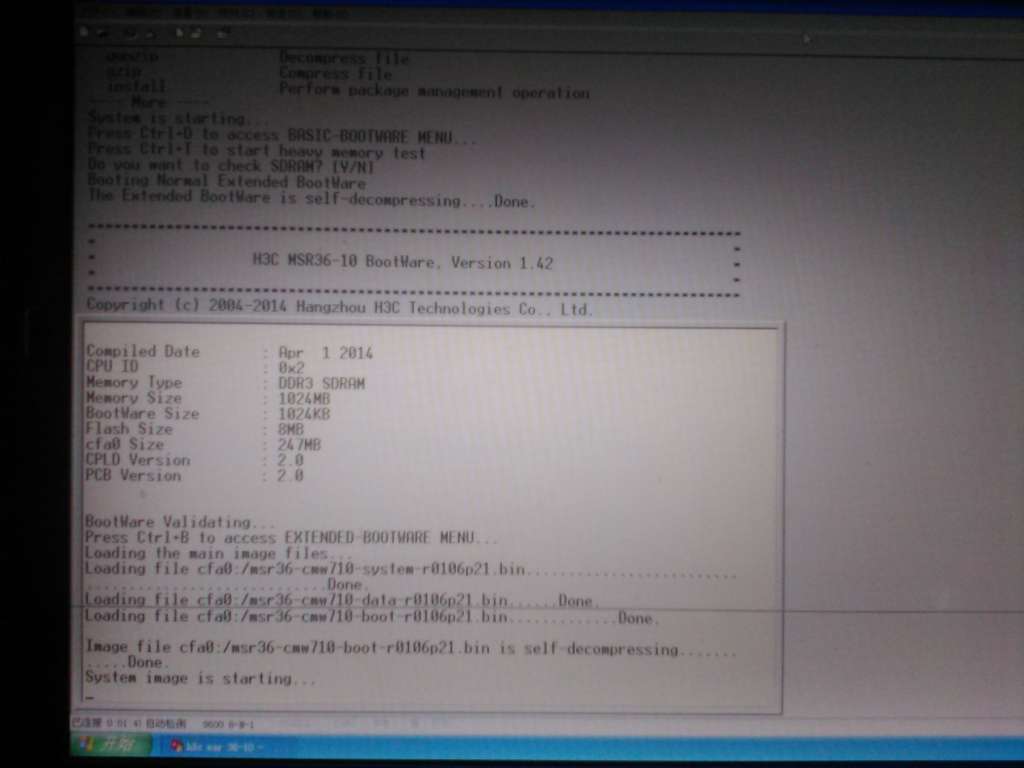

图六：华三路由器 HSR3610 进入配置界面开机自检过程

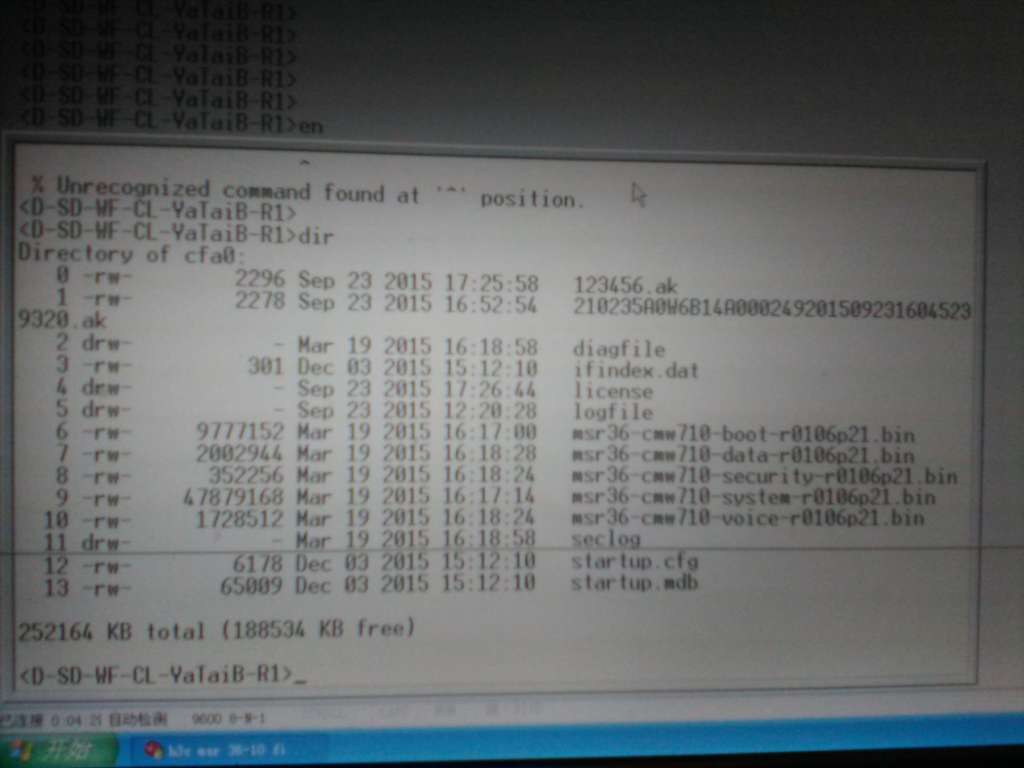

图七：华三路由器客户配置信息确认

以上就是华三MSR3610雷击不加电电源开关跳闸维修过程图文，个实践告送我们一个机房有稳定的电源和良好的接地多么重要，现在大面积网络设备损坏不多见了，最多一次一个单位俺修过200多台大小交换机路由器和服务器，现在基本上没有了。在维修交换机路由器过程中能保留客户配置信息就劲量保存，有时候客户没有专业网关很麻烦。济南磐龙笔记本交换机工控机维修 www.pldtwx.com  是你身边的笔记本交换机工控机维修专家。
