接一台ＨＰ　１５-Ｅ０６５ＴＸ

型号：HP 15-E065TX

板号：DAOR63MB6F1

故障：不触发，电源指示灯不亮 整机外观无异常，测试如客户表述一致。

维修过程：  整机外观无异常，测试如客户表述一致。

图一：拆机，主板无进液，外观无异常。

图二：先看公共点，无电压

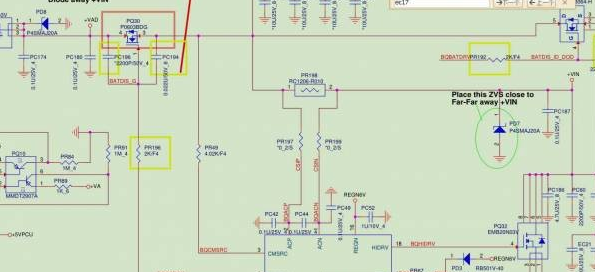

ＰＱ３０的４脚有１９Ｖ，３脚为０Ｖ.很明显ＰＱ３０没有导通，+ＶＡＤ没有转换成+ＶＩＮ，ＰＱ３０导通的条件：１却要大于４脚４.５Ｖ以上。此时却为０Ｖ问题很明显了。ＰＱ３０的１脚边ＰＲ１９６到ＢＱ２４７３８的４脚ＡＶＤＲＵ，量ＰＲ１９６正常，量ＢＱ２４７３８的４脚也没有电压。测ＢＱ２４７３８条件只有２０脚ＶＣＣ有１９Ｖ，公共点没产生，其它没有正常。第一反映先换个ＢＱ２４７３８，上锡，清焊盘，几下搞定。

图三：更换BQ24738

 量几个关键点阻值正常，上电，晕。还是原故障。看来分析有误。让芯片给坑苦过，就想再换一个试下，为防止出现别的问题，就把内存给去掉，顺手撕下内存下面的贴纸，无意发现惊天密秘。有个电容明显裂开了。

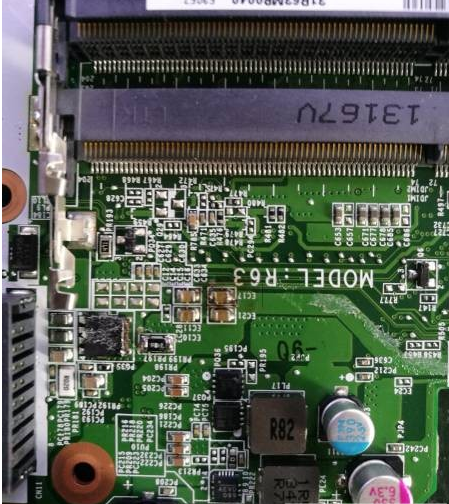

图四：发现新大陆电容坏了

 ＥＣ１７。迅速更换，上电  也亮了。量ＰＱ３０１脚２５Ｖ公共点也产生了。看图纸  应该是小电流的公共点时，ＥＣ１７坏，导致大电流的公共点没有产生。

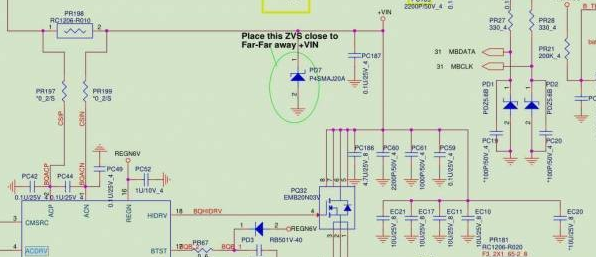

图五：图纸原理图

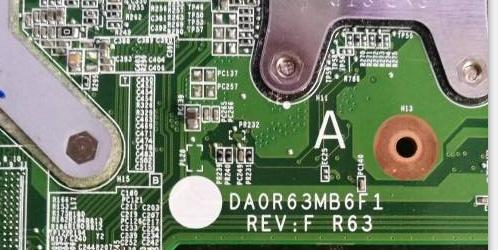

图六版号

在维修中电容长时间受到电压冲击，尤其是劣质适配器尤其好出这样问题，俗话说好货不便宜，便宜无好货是有道理的。多年维修经验发现不少客户舍得花钱买笔记本电脑，不舍得买个好的电源适配器，搞得捡个芝麻丢个西瓜不划算。济南磐龙笔记本交换机维修忠告：笔记本电源适配器一定要买个好的、一定、一定、一定呀，重要事情说三遍。济南磐龙笔记本交换机维修 www.pldtwx.com  是你身边的笔记本交换机维修专家
