联想G490 LA-9631P进水维修纪实磐龙原贴

型号：联想G490

版号：LA-9631P

故障：进水腐蚀不开机

维修过程：最近机器修的有点郁闷，一个比一个难修没办法硬着头皮也得修呀，谁让咱别的不会就会干这个，真应了那句话：“男怕入错行，女怕嫁错郎”。从事这个行业快20年了确实也修麻木了，天天修机器就是修机器，人都快成了机器了。打开机器一看大面积进水腐蚀严重，都没有信心修好有点灰心感觉。不过也到有个好处公司这就好几天这个型号机器多，有参照实物。大体和修好的板子对照一下腐蚀掉几个电阻，烧毁一个电感电阻，还有两处线路腐蚀断线。先用万用表测试系统主电压输入对地阻值很低几十欧吧，果断断开烧糊的位置PL701电感电阻，挂掉烧糊的部分。测试PL701一段短路一端正常，短路的查看图纸PQ701击穿,先不管它先修系统电压吧修好3v5v在修此处也不晚。接可调电源电流0.08A待机偏高，3v5v无电压，3vpu401电源芯片有点发烫，换掉以后还是无电压，经查3v开启电压无电压，

对照好的板子测量发现主板腐蚀到板层里面断线，PR402电阻一段连接电压主输入端19v，另外一段和PR403串联后，取中间电压作为PU401开启信号电压，没办法连接导线后电压3v正常，按电源开关键电流上到0. 20A后掉电。嘿嘿，忘了还有个短路1.05v电压位置还没有修呢，马上骑上我的皮皮虾快干，修好1.05v电压电流上到0.8A，也没跳变也不显示，认为内存或者CPU有问题，可能烧毁了吧，像这样的主板很难说好与坏，内存CPU都换了还是不显示，什么原因呢。还是仔细在看看吧，进水腐蚀的主板说不定什么位置坏，一点点在放大镜底下察看，发现CPU坐反面底下Q4驱动U3的一段很细一段线路腐蚀断了r56电阻88K有一端发黑，测试阻值无穷大换掉在连接导线通电，显示了、显示了、显示了真的不容易。济南磐龙笔记本交换机维修 www.pldtwx.com  ，下面是维修过程图片和图纸参照。

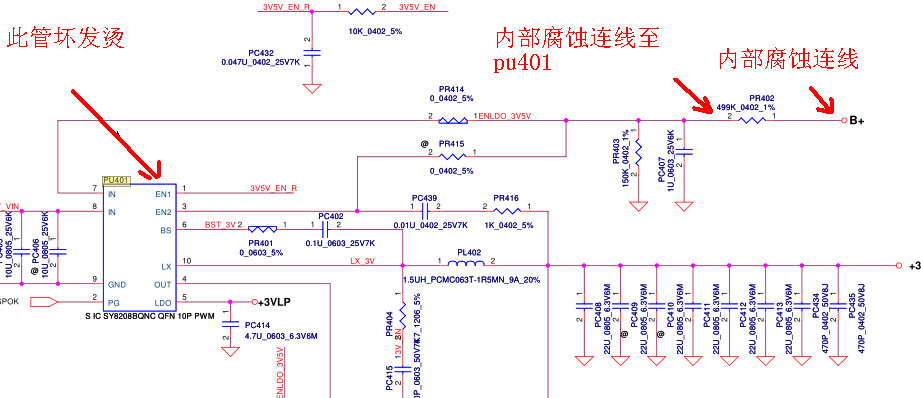

图一：3v维修过程

图二：1.05v电压维修

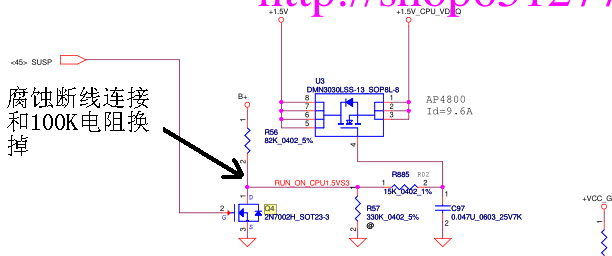

图三：1.5v隔离管驱动电路部分

图四：板子实物对照图

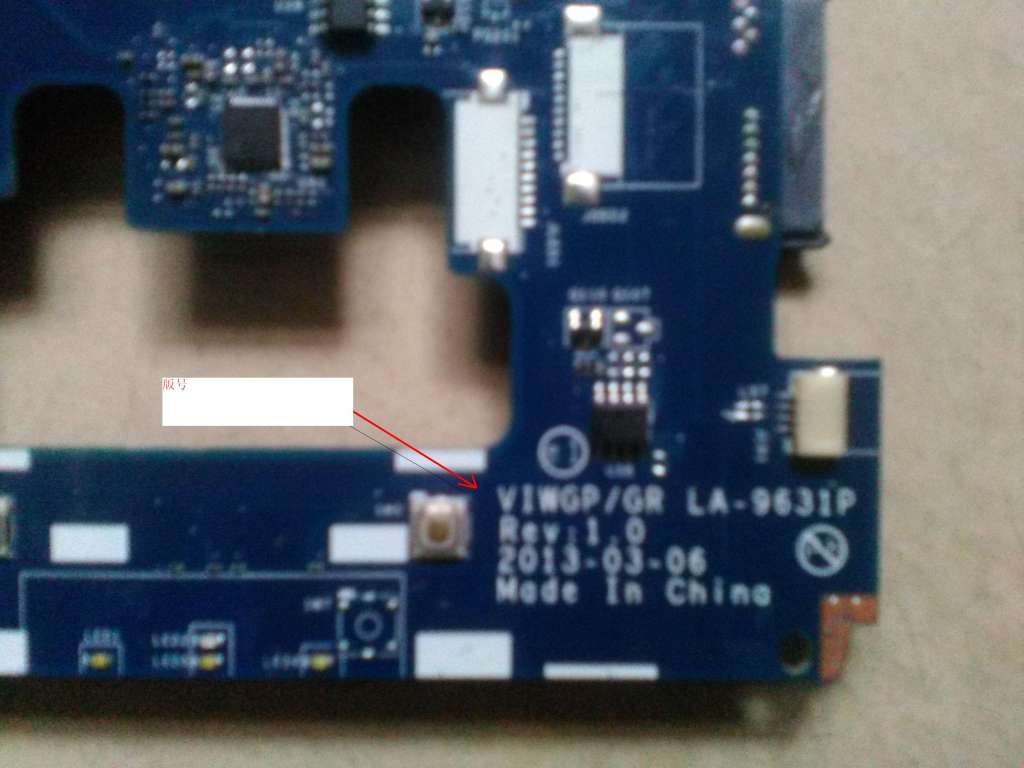

图五：版号

联想G490进水修复比较复杂，腐蚀点腐蚀位置比较多，此类故障要修复很麻烦繁琐。

如果有腐蚀掉的关键行电阻没有点位图或者好板子对照，修起来的可能性不太大。多一次耕耘多一次收获，修机器哪怕你这个板子修不好也应当知道为啥修不好，什么原因那个电压那处不正常吧，以便下次检修时候心里有个谱。济南磐龙笔记本交换机维修www.pldtwx.com
