一个电容引起的故障联想B340维修过程磐龙原贴

型号：联想B340

版号：

故障：按开关无反应不显示

维修过程：客户描述使用后关机，第二天无法开机，送修服务站检测主板损坏，需更换主板花费一千多元。老机器了，说实话不值那个价格，经熟人介绍来修理。拆机测试电源有5v电压，按开关一点反应没有风扇也不转，因为平时修一体机也比较多吧，有备用电源上去测试一下同样故障。一体机BIOS经常丢失或者异常造成主板不触发不开机常见故障，刷bios后还是没有反应，一时间陷入困境，究竟什么原因造成的主板不触发呢？哎!现在维修不想头几年一样能浑水摸鱼简单故障多，显卡故障多时代，现在没有几把刷子维修店很难生存，济南山大路市场的维修公司眼见的少，一种原因修的机器确实少了，另一种原因现在机器确实难修。还是搬出图纸来研究一下吧，分析透彻在修不至于走很多弯路。看了一会电路根据此款机器加电时序一一排查，发现5v电压有点异常明显偏低，阻值也若低一点但是不是短路，根据图纸一段段核实主板元器件位置及其电路参数，排查到ur31 零欧电阻时候，断开阻值明显升高5V正常，按开关也能触发显示，看来ur31一端有轻微短路故常，根据图纸分析后面一个接口电路还有几个滤波电容，先拆大的10UF电容正常，取下来发现电容下面部分有点发裂痕迹测试几十欧状态，不管此处电路用还是不用还是焊上一个吧，焊完装机测试ok .下面是维修图片及其测试异常图纸标注，济南磐龙笔记本交换机维修   www.pldtwx.com

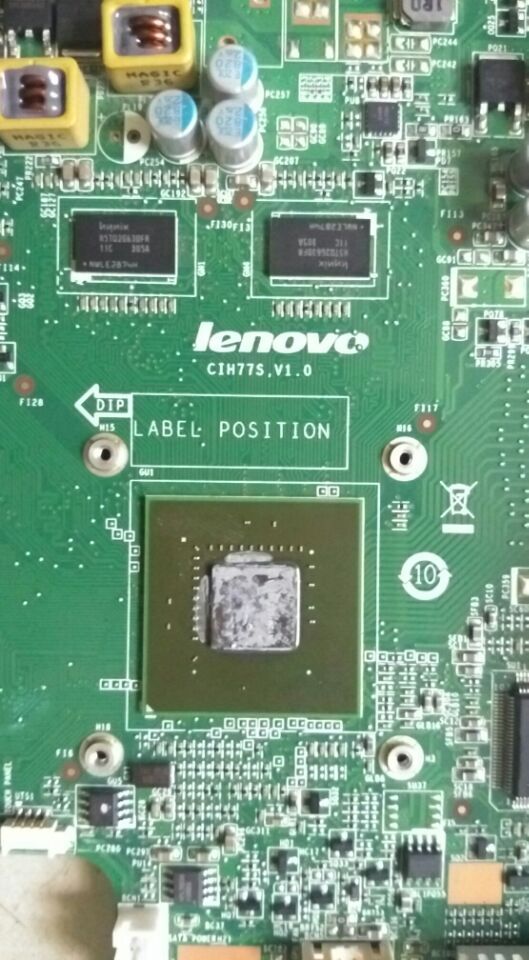

图一：联想B340板子图片

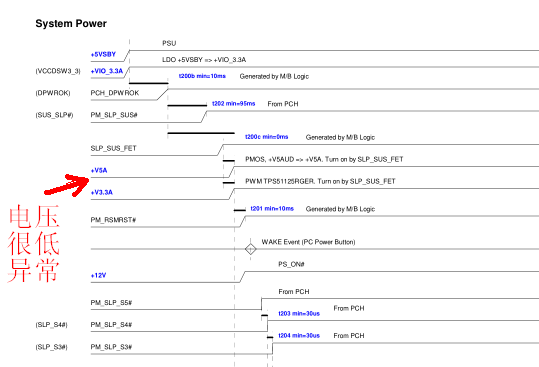

图二：B340上电时序

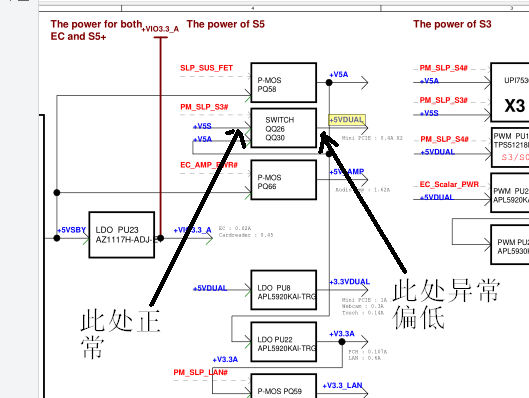

图三：5v电压转换不正常

图四：此处电阻断开电路正常

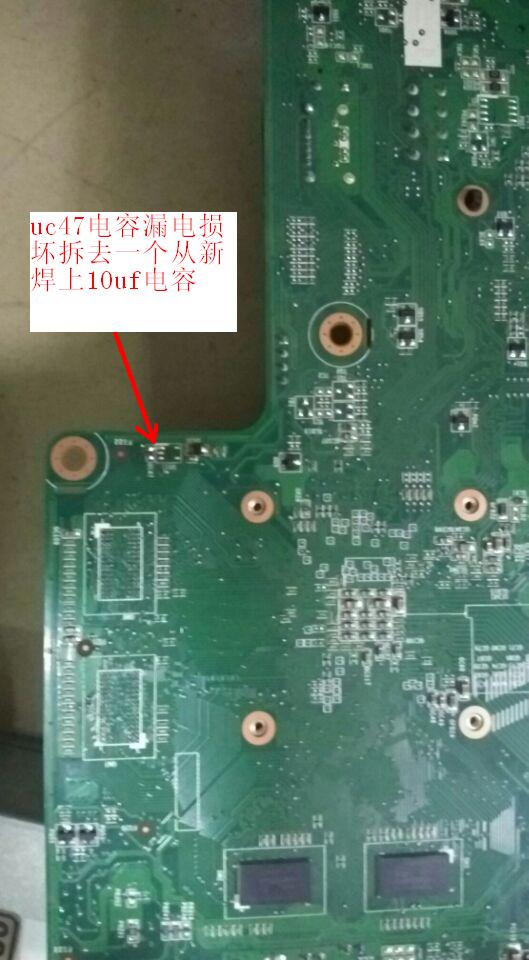

图五：电路板位置及其损坏元器件

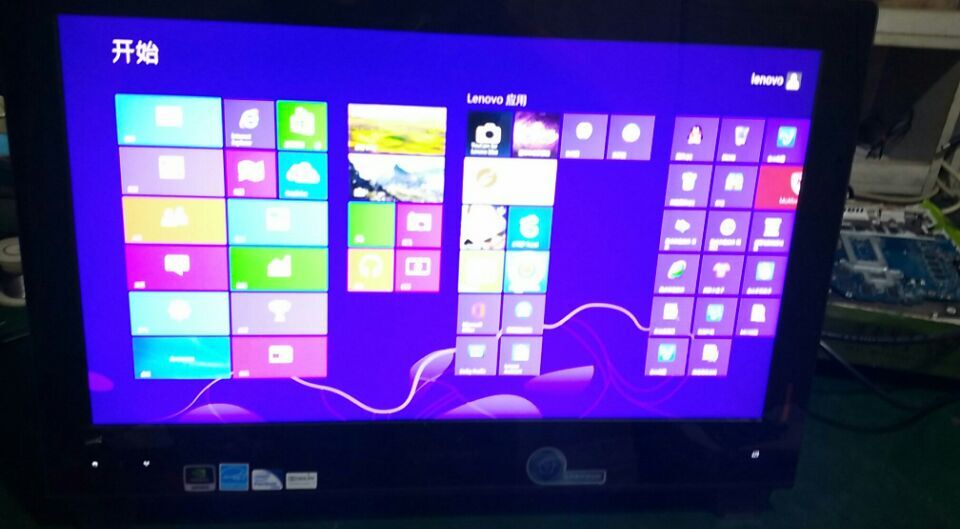

图六：开机测试画面

联想B340一体机不开机虽然是一个小的电容，但是实际电路中很难找到，电容严重短路或者烧糊好查，电容轻微漏电造成的故障很难发觉。在实际检修中要细心判断，没有思路时候多冷静分析电路，最终会发现故障点的。济南磐龙笔记本交换机维修  www.pldtwx.com
